Выравнивание видов

Выравнивание видов в программе SolidWorks производится автоматически и подлежит регулировке. Например, стандартные 3 вида автоматически выравниваются по горизонтали и вертикали , в то время как разрезы, проекционные и вспомогательные виды в соответствующем им направлении.

Вы можете перетаскивать виды в рамках правильного выравнивания. Вы также можете отказаться от выравнивания и перетаскивать виды в любую область листа чертежа. Вы можете вращать виды, а также скрывать и отображать виды.

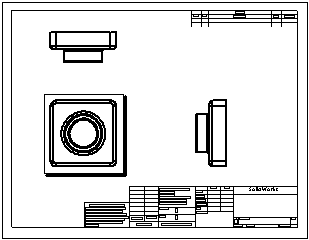

Стандартные 3 вида выравниваются автоматически. По умолчанию вид сверху ограничен по горизонтали, а вид справа - по вертикали.

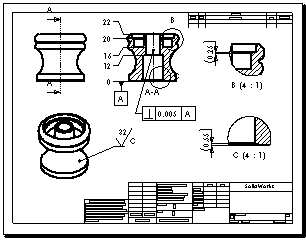

Виды разрезов выравниваются автоматически по направлению разреза. Местные виды не выравниваются.

См. учебные пособия SolidWorks: Упражнение 3 - Чертежи

См. учебные пособия SolidWorks: Дополнительные возможности по созданию чертежей
