Вспомогательные объекты

В SolidWorks можно указать для построения любой объект эскиза. Точки и осевые линии всегда являются только вспомогательными элементами.

Осевая линия используется в качестве оси, вокруг которой вращается эскиз для создания основания или для зеркального отражения объектов эскиза.



В программе SolidWorks также имеется Справочная геометрия (плоскости, оси и системы координат), которые используются в качестве базы для создания элементов за пределами эскизов.

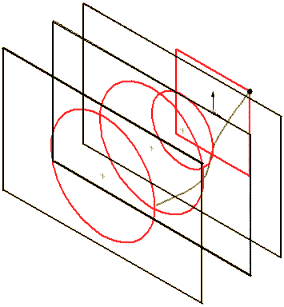

Плоскости используются для создания серии эскизов в качестве основы для элемента "по сечениям".

См. учебные пособия SolidWorks: Повернуть и Элементы по траектории

См. учебные пособия SolidWorks: Элементы по сечениям
