Графики балки

Создает графики сдвига, момента, вращающего момента или осевых сил для балок или графики осевых сил для стержней. Графики балки создаются в локальных направлениях для каждой балки.

Отображение

• Компонент : Для балок выберите: По оси Сила, Поперечная сила в направлении 1, Поперечная сила в направлении 2, Момент в направлении 1, Момент в направлении 2 или Вращающий момент. Для стержней доступно только Осевое усилие. Нажмите здесь для ознакомления с направлениями балки.

• Единицы измерения . Выбрать единицы измерения графика.

Выбранные балки

• Все. Выбрать все балки.

• Выбрать. Выберите балки в графической области. Программное обеспечение учитывает только Выбранные балки.

• Ширина диаграммы балки Управляет шириной эпюр балки для улучшенной видимости.

Свойство

• Включить текст заголовка. Если установлен флажок, введите название эпюры.

• Связать эпюру с ориентацией именованного вида. Позволяет связать предварительно определенную ориентацию вида с активной эпюрой.

Чтобы показать направления балки для активного графика балки:

1. Нажмите правой кнопкой мыши значок графика балки и выберите Настройки .

2. В окне PropertyManager в разделе Параметры деформированной эпюры, выберите Отобразить направления балки.

3. Нажмите кнопку .

Направления балки показаны в центре каждой балки. Во всех графиках балок используются показанные для каждой балки направления.

Примеры

• Графики сдвига и момента, создаваемые для балки с защемленными концами, подвергнутой воздействию равномерно распределенной нагрузки:

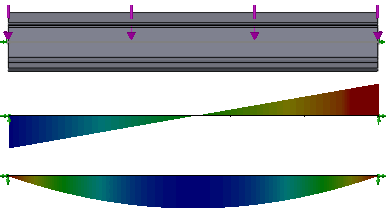

• Графики сдвига и момента, создаваемые для свободно опертой (с обоих концов неподвижны) балки, подвергнутой воздействию равномерно распределенной нагрузки:
