Отображение эпюр сечений прозрачной цветовой палитрой

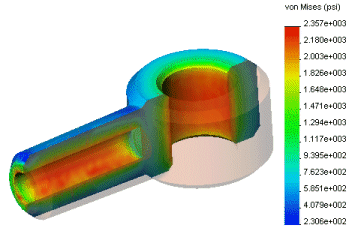

Можно отобразить неразрезанную часть эпюры сечения модели прозрачной с цветами деталей или с пользовательскими цветами.

Чтобы отобразить неразрезанную часть эпюры сечения в цвете детали:

  1. Создайте эпюру сечения в нужном исследовании.

  2. В дереве исследования Simulation нажмите правой кнопкой на значок эпюры сечения и выберите Настройки.

Появится окно PropertyManager Настройки.

  1. Под параметрами границы сделайте следующее:

    1. Выберите Полупрозрачный (один цвет).

    2. Выберите нужный цвет и настройте уровень прозрачности, перетащив бегунок.

-или-

    1. Выберите Полупрозрачный (цвета деталей).

    2. Настройте уровень прозрачности неразрезанной части.

  1. Нажмите кнопку .
