Примечания - Обзор
Примечания включают текст и обозначения, которые добавляют информацию в чертежи. Многие примечания также обладают стрелками, выносками и текстом.
Работа с примечаниями в каждом типе документа SolidWorks аналогична работе с размерами. Примечания можно добавлять в документ детали или сборки, а затем вставлять их в чертежи с помощью видов примечаний или окна PropertyManager Элементы модели, а также можно создавать примечания в чертеже.
Библиотека проектирования используется для предварительного просмотра сохраненных примечаний. Можно перетаскивать примечания в Библиотеку проектирования и из нее, также можно правой кнопкой мыши нажать на примечание и выбрать параметр Добавить в библиотеку проектирования. Библиотека проектирования поддерживает файлы DXF/DWG, но предварительный просмотр возможен только для файлов DWG.
Для получения информации о параметрах примечаний на уровне документа (таких как шрифт) см. Свойства документа - Примечания и связанные разделы.
Можно выбрать инструменты примечаний в меню Вставка или на панели инструментов «Примечания».
Для выравнивания примечаний доступны инструменты выравнивания.
Можно изменять стиль стрелок на примечаниях, нажимая правой кнопкой мыши на стрелку, чтобы перейти к списку типов.
Можно изменить цвета примечаний и размеров в Настройки пользователя - Цветах.

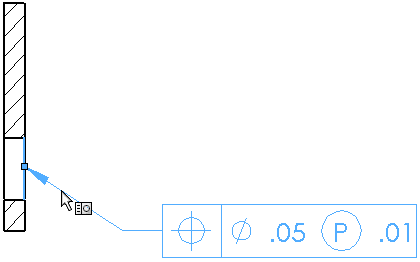

При выборе примечания геометрия, к которой прикреплено примечание, выделяется. Примечание можно выбрать, нажав в любой их области, в том числе и на выносках, тексте, выносных линиях, линиях размеров и стрелках.
Для некоторых примечаний можно создать множественные примечаний, не закрывая диалоговое окно или PropertyManager.
Примечания можно скрыть, а затем снова отобразить. Для чертежей см. Отобразить/Скрыть примечания. Для деталей и сборок выберите Вид, Все примечания для переключения режима отображения.
