Таблицы с примечаниями

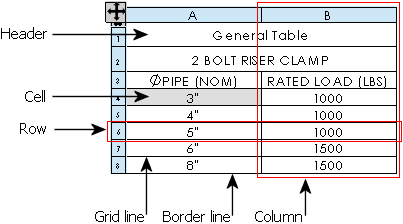

Таблица состоит из ячеек, организованных в строки и столбцы. Ячейки содержат текст или данные, которые можно форматировать индивидуально.

Таблицы на панели инструментов Таблица предназначены для:

• Спецификации

• Таблицы параметров

• Спецификаций в файле Excel

• Общие таблицы

• Таблицы отверстий

• Таблицы изменений

• Списки вырезов сварного изделия

• Таблицы блоков заголовков

Большинство таблиц имеют следующие функциональные возможности:

• Перетаскивание с помощью указателя

• Привязка к точке привязки, которую можно указать

• Привязка к линиям и вершинам в основной надписи

• Использование стандартных или пользовательских шаблонов

• Добавление столбцов и строк, а также настройка их размеров

• Выбор и удаление таблиц, столбцов и рядов

• Разделение или объединение таблиц

• Объединение или разделение соседних ячеек

• Сортировка содержимого столбцов

• Увеличение выбранного элемента

• Управление цветом в слоях

Можно также редактировать следующие элементы в большинстве таблиц:

• Если будет выполнено редактирование данных в таблице, автоматические элементы управления не изменяют их. Чтобы отредактировать текст, дважды нажмите на него и выполните редактирование. Появится окно PropertyManager Заметка, в котором, кроме редактирования текста, можно выполнить его форматирование.



• Если значение ячейки параметрически связано с документом детали или сборки, появится сообщение с предупреждением о том, что при редактировании данного значения связь будет разорвана. Чтобы позднее восстановить эту ссылку, удалите текст, определенный пользователем, из ячейки или нажмите правой кнопкой мыши в ячейке и выберите Восстановить исходное значение.

Следующие процедуры неприменимы к некоторым типам таблиц.

Чтобы перетащить таблицу:

1. В таблице PropertyManager снимите флажок Прикрепить к точке привязки. (Для спецификаций, созданных на базе таблицы Excel, отключите параметр Использовать точку привязки таблицы, который находится в диалоговом окне Свойства спецификации.)

2. Удерживая нажатой клавишу Alt, перетащите таблицу в любое место внутри таблицы.

- или -

Перетащите значок , который находится в левом верхнем углу таблицы.

Чтобы привязать таблицу к объектам основной надписи:

1. Перетащите таблицу к вертикальной или горизонтальной линии или вершине в основной надписи.

2. Когда край таблицы привяжется к линии или точке, отпустите указатель.

Чтобы добавить столбец или строку в таблицу:

В месте расположения столбца или строки, рядом с которой требуется добавить еще один столбец или строку, нажмите правой кнопкой мыши и выберите Вставка, а затем выберите необходимый параметр.

Чтобы выбрать или удалить таблицу, столбец или строку:

Нажмите правой кнопкой мыши в таблице и выберите Выбрать или Удалить, затем выберите Таблица, Столбец или Строка.

Если выбрать всю таблицу, то для ее удаления следует нажать клавишу Delete. Если выбрана только ячейка, нажмите клавишу Delete, и будет удалено содержимое этой ячейки.

Чтобы отформатировать всю таблицу:

1. Нажмите на значок , который находится в левом верхнем угле таблицы для ее выбора.

2. Отформатируйте таблицу.

Чтобы просмотреть строку заголовка:

1. Расположите курсор над значком , который находится в левом верхнем углу таблицы.


2. Нажмите, когда значок курсора изменяется на .


   Теперь Вы можете увидеть строку заголовка и изменить текст.



Чтобы разделить таблицу:

Нажмите правой кнопкой мыши в таблице и выберите значение параметра Разделить:

• Горизонтально сверху

• Горизонтально снизу

• Вертикально слева

• Вертикально справа

Чтобы объединить разделенную таблицу, нажмите правой кнопкой мыши на выбранное место в таблице и выберите Объединить.

Чтобы объединить или разделить соседние ячейки:

1. Выберите ячейки.

2. Нажмите правой кнопкой мыши Объединить ячейки или Не объединять ячейки.
