Шаблоны таблиц

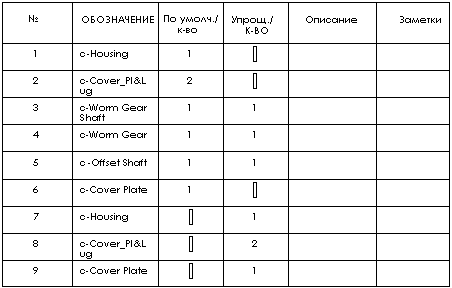

Стандартные шаблоны для таких элементов, как спецификации, таблицы отверстий, таблицы изменений, списки вырезов сварного изделия и таблицы блоков заголовка, можно получить в каталоге <каталог_установки>\solidworks\lang\<язык>. Можно указать другую папку и сохранить и использовать шаблоны пользователя.

Таблица

Расширение файла

Общая таблица
Спецификация
Таблица отверстий
Таблица изменений
Список вырезов сварного изделия
Таблица блока заголовка

.sldtbt
.sldbomtbt
.sldholtbt
.sldrevtbt
.sldwldtbt
.sldtbt

В программном обеспечении для общих таблиц шаблон отсутствует.

Настроенные пользователем шаблоны содержат заголовки и форматирование, кроме содержимого таблиц.

В таблице PropertyManager сохраняется шаблон, который использовался в последний раз.

Чтобы изменить положение шаблонов таблиц:

  1. Выберите Параметры, Месторасположение файлов.

  2. В разделе Отобразить папки для выберите следующие параметры.

  • Шаблоны спецификаций

  • Шаблоны таблиц отверстий

  • Шаблоны таблиц изменений

  • Шаблоны списков вырезов сварных изделий

  • Шаблон таблицы блока заголовка

  1. Нажмите кнопку Добавить, перейдите к папке и нажмите кнопку ОК.

Чтобы сохранить шаблон пользователя:

  1. Вставьте таблицу в чертеж.

  2. Настройте таблицу.

  1. Нажмите правой кнопкой мыши на таблицу и выберитеСохранить как.

  2. В диалоговом окне Сохранить как введите имя шаблона, перейдите к нужной папке и нажмите кнопку Сохранить.

Чтобы использовать шаблон пользователя:

  1. При вставке таблицы в разделе Шаблон таблицы в PropertyManager нажмите Открыть шаблон таблицы .

  2. В диалоговом окне Выбрать шаблон перейдите к шаблону для текущего типа таблицы и выберите Открыть.
