Inamovible

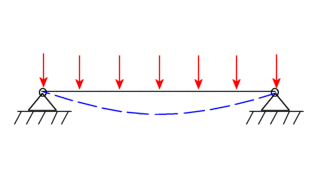

Este tipo de restricción establece todos los grados de libertad de traslación en cero. Es igual para vaciados, vigas y cabezas de armadura. No se utiliza geometría de referencia alguna.
Para acceder a la restricción inamovible, en el gestor de Simulation, haga clic con el botón secundario del ratón en Sujeciones y seleccione Geometría fija. En Estándar, seleccione Inamovible (Sin traslación).
En el caso de los sólidos, no puede acceder a la opción Inamovible (Sin traslación). Sin embargo, la restricción Geometría fija es la misma que la restricción inamovible para sólidos.
La siguiente tabla resume los atributos y entradas necesarias para esta restricción.
|
Atributo |
Valor |
|
GDL restringidos para mallas de vaciado |
3 traslaciones |
|
GDL restringidos para mallas de viga y cabeza de armadura |
3 traslaciones |
|
Símbolo 3D |
|
|
Entidades seleccionables |
Vértices, aristas, caras y juntas de viga |
|
Entidad de referencia seleccionable |
N/D |
|
Traslaciones |
N/D |
|
Rotaciones |
N/D |
