Abrazaderas para cable
|
Las abrazaderas para cable y otras piezas de hardware similares (sujetacables, grapas de ligadura, soportes, etc.) se utilizan a menudo para restringir cables eléctricos o tubos flexibles en los puntos seleccionados a lo largo de su recorrido.
Puede:
Colocar abrazaderas en el subensamblaje de recorrido y el software crea un recorrido de spline automáticamente a través de las mismas. Colocar abrazaderas en el ensamblaje principal y, a continuación, crear un recorrido de spline automáticamente a través de ellas en el subensamblaje de recorrido. Crear múltiples configuraciones de una abrazadera en diferentes tamaños para que el tamaño de la abrazadera se ajuste automáticamente a la configuración adecuada cuando el diámetro del cable cambie. Mover una abrazadera después de crear un recorrido a través de ésta. El recorrido se actualiza para coincidir con la nueva ubicación de la abrazadera. Girar las abrazaderas al colocarlas o después de colocarlas en un ensamblaje. Alinear un eje de una abrazadera con una arista o eje del ensamblaje. Utilizar abrazaderas virtuales que no requieran geometría de sólido para colocar un recorrido. |
|
También puede utilizar abrazaderas para cable al crear un Recorrido ortogonal para tuberías en el PropertyManager Recorrido automático.
Requisitos
Para utilizar la opción Extender recorrido automáticamente al colocar abrazaderas, es preciso que las abrazaderas para cable tengan:
Dos puntos de recorrido. Los puntos de recorrido identifican la pieza como un componente de abrazadera y definen los puntos de entrada y salida para el recorrido automático.
Un eje entre los dos puntos de recorrido. El eje define la línea constructiva del recorrido para las abrazaderas que fueron colocadas previamente en el ensamblaje.
Se crea el recorrido a lo largo del eje entre RPoint1 y RPoint2 al arrastrar la abrazadera a un ensamblaje de recorrido. Por tanto, preste atención cuando defina los dos primeros puntos de recorrido de acuerdo con la intención del diseño si la abrazadera incluye más de dos puntos.
|

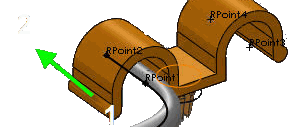

Abrazaderas para cable con varios puntos de recorrido |
Recorridos resultantes |
|
|
|
|
|
|
Además, para facilitar la orientación de abrazaderas puede agregar:
Un eje llamado Eje de rotación, alrededor del que puede girar la abrazadera al colocarla o después de colocarla en el ensamblaje.
Un eje llamados Eje de abrazadera para alinearlo con una arista o un eje del ensamblaje. Por ejemplo, se puede cambiar el nombre del eje entre los dos puntos del recorrido a Eje de abrazadera.
Además, si desea que el tamaño de la abrazadera se ajuste automáticamente cuando el diámetro del cable cambie, se necesita:
Configuraciones solapadas. Utilice una tabla de diseño, cree múltiples configuraciones de la abrazadera en distintos tamaños, con valores cambiantes para los datos de filtro. El Diámetro interno de un tamaño debe ser menor que el Diámetro externo del siguiente tamaño, para que el conjunto completo de configuraciones cubra todo el intervalo de tamaños, desde el mayor hasta el menor, sin separaciones.
Para procedimientos para trabajar con abrazaderas, consulte:
