Combinación de cotas
Para restringir una pieza por completo, generalmente debe aplicar la misma cota y tolerancia geométrica a dos o más operaciones. Puede combinar cotas y tolerancias geométricas en una especificación única utilizando el menú contextual.
Para combinar cotas de ubicación:

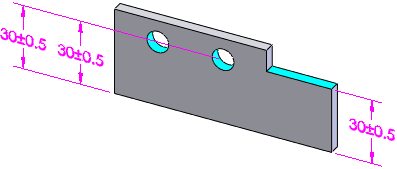

Abra un modelo con cotas para combinar. Por ejemplo, puede combinar las tres cotas en una.
Al combinar cotas de ubicación, deben tener el mismo origen.
Con la tecla Ctrl + presionada, seleccione las tres cotas de izquierda a derecha.
Haga clic con el botón derecho del ratón y seleccione Combinar cota.

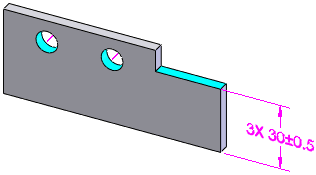

Las cotas se combinan en una en la última cota seleccionada, con un número de instancias que se agrega automáticamente.
Para que las cotas vuelvan a ser cotas individuales, haga clic con el botón derecho del ratón en la cota combinada y seleccione Romper cota combinada. Para combinar o romper tolerancias geométricas, utilice las opciones Combinar tolerancias geométricas y Romper tolerancias geométricas combinadas.
Para combinar cotas de tamaño y tolerancias geométricas:
Abra un modelo con cotas de tamaño y tolerancias geométricas para combinar. Por ejemplo, puede combinar las tres cotas en una.
Con la tecla Ctrl + presionada, seleccione las dos cotas de tamaño de izquierda a derecha.
Haga clic con el botón derecho del ratón y haga clic en Combinar cota.
Las cotas se combinan en una en la última cota seleccionada, con un número de instancias que se agrega automáticamente.
Cuando vaya a combinar sólo tolerancias geométricas, haga clic con el botón derecho en Combinar tolerancias geométricas. Al combinar tolerancias geométricas, los símbolos, las tolerancias y los datos aplicados deben ser los mismos.
