Cota de ubicación de DimXpert
Utilice la herramienta Cota de ubicación

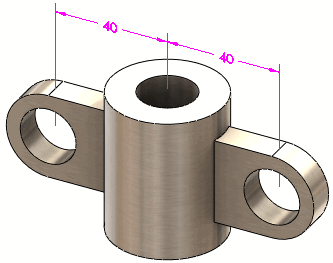

para aplicar cotas lineales y angulares entre dos operaciones de DimXpert (excluyendo operaciones de superficie, redondeo, chaflán y cajera). En el siguiente procedimiento, acote la distancia entre dos taladros simples.
Para utilizar la herramienta Cota de ubicación de DimXpert:
Haga clic en Cota de ubicación (barra de herramientas DimXpert) o en Herramientas, DimXpert, Cota de ubicación.
Seleccione la cara de la operación de origen.
La selección de aristas se admite sólo al crear una cota entre dos planos. Consulte el procedimiento a continuación.
Aparece el Selector de operaciones en la zona de gráficos con la opción Taladro seleccionada. Si fuera necesario, seleccione otro tipo de operación en el selector de operaciones.
Haga clic en la cara de la operación de tolerancia.
El selector de operaciones queda en pantalla con un tipo de operación predeterminado seleccionado para la operación de tolerancia. Si fuera necesario, seleccione otro tipo de operación en el selector de operaciones. La cota de ubicación está lista para situarse.
Haga clic para situar la cota.
Aparece el PropertyManager DimXpert. Las operaciones de taladro seleccionadas se enumeran como Operación de origen
y Operación de tolerancia
en Operaciones de referencia.
|
|
Si fuera necesario, haga clic en Operaciones Intercambiar  para revertir las operaciones. En general, puede unir cotas a cualquier arista de la operación. Seleccione la cota y utilice su asa de arrastre para volver a ubicar la cota. |
Establezca las opciones restantes del PropertyManager y haga clic en
.
El DimXpertManager se actualiza para incluir la operación y el tipo de cota.
Utilización de la selección de aristas para situar una cota de ubicación entre dos planos:
Haga clic en Cota de ubicación (barra de herramientas DimXpert) o en Herramientas, DimXpert, Cota de ubicación.
Seleccione una arista lineal limitada por dos caras paralelas perpendiculares a la arista.
Haga clic para situar la cota.
Establezca las opciones del PropertyManager y haga clic en .
Notas
Cotas:
Se aplican cotas lineales entre:
Una combinación de dos operaciones paralelas de plano, eje o línea
Dos puntos
Un punto y una operación de plano, eje o línea
Pares de ejes y líneas oblicuos (ni se cortan ni son paralelos):
Se aplican cotas angulares entre una combinación de dos operaciones no paralelas de plano, eje o línea.
Puede aplicar cotas lineales o angulares a estas operaciones:
Operaciones de punto: Punto de intersección y esfera
Operaciones de plano: Plano, muesca, ancho y plano de intersección
Operaciones de eje y línea: Cono, cilindro, saliente, taladro simple, taladro refrentado, taladro avellanado, ranura y línea de intersección
Punto: Punto de intersección
Tolerancia/Precisión: Establezca la tolerancia y la precisión predeterminadas para la cota de ubicación en Herramientas, Opciones, Propiedades de documento, DimXpert, Cota de ubicación.
