PropertyManager Matriz/Colección de DimXpert
Utilice la herramienta Operación de matriz de DimXpert
para crear o editar operaciones de matriz y de colección.
Para utilizar la herramienta Operación de matriz de DimXpert:
Realice una de las siguientes acciones:
Haga clic en Operación de matriz (barra de herramientas DimXpert) o en Herramientas, DimXpert, Operación de matriz.
Haga clic con el botón derecho del ratón en el DimXpertManager y seleccione Editar operación.
Seleccione operaciones que desee agregar o eliminar de la matriz o colección.
El PropertyManager que se muestra depende del tipo de operación: Matrices vinculadas, Matrices manuales o Colección.
Haga clic en
.
Matrices vinculadas
Cuando el tipo de operación es una matriz vinculada, la lista de selección contiene las operaciones de SolidWorks utilizadas en su definición. |
|
|
El ejemplo muestra una matriz de DimXpert de ocho taladros vinculados a las dos operaciones de SolidWorks listadas, cada una con cuatro taladros.
La eliminación de una o dos operaciones de SolidWorks reduciría el número de la matriz a cuatro taladros. |
|
|
|
|
Matrices manuales
Cuando la operación es una matriz manual, la lista de selección contiene cada operación de DimXpert. |
|
|
El ejemplo muestra una matriz de DimXpert de dos taladros refrentados. Puede agregar o eliminar operaciones de la lista mediante la selección de las mismas.
Al agregar operaciones, las selecciones se filtran para admitir sólo aquéllas que coincidan con el tipo y el tamaño de las operaciones existentes.
Buscar todas en misma cara. Facilita la selección de nuevas operaciones. Al utilizar esta opción, puede agregar las dos operaciones en el lado derecho de la pieza en una única selección. |
|
|
|
|
Colección
Cuando la operación es una colección, la lista de selección contiene cada operación de DimXpert.
|
|
|

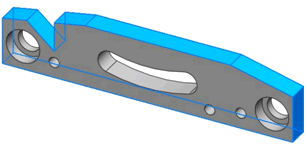

El ejemplo muestra una operación de DimXpert con nueve planos que conforman el perfil externo. Puede agregar o eliminar operaciones utilizando la selección única o la opción Buscar todas en misma cara. La opción sólo es aplicable a los tipos de taladro, tachones, muescas y ranuras compatibles. |
|
