Aplicación de múltiples restricciones a operaciones
Puede definir múltiples restricciones como primarias, secundarias o terciarias. Por ejemplo, un ensamblaje puede precisar el establecimiento de una relación de posición de una operación que contiene varias operaciones, como un eje que esté restringido en ambos extremos por un conjunto de refrentados.
Ejemplos
|
|
Eje secundario |
|
En este ejemplo, el eje principal, que tiene una relación de posición con el alojamiento, debe alinearse con los taladros del lado izquierdo y derecho de él. El eje secundario debe alinearse con los refrentados centrales de las dos chapas de cubierta. |
|
|
|
Eje principal |
|
|
|
|
Al restringir el eje principal al alojamiento, seleccione las opciones concéntricas  para el taladro del lado derecho y del izquierdo como restricciones primarias.
|
|
|
|
|
|
Al restringir el eje secundario, seleccione las opciones concéntricas para cada chapa de cubierta como restricciones primarias.
|
|
|
|
|
Otros ejemplos de aplicación de restricciones múltiples: |
|
|

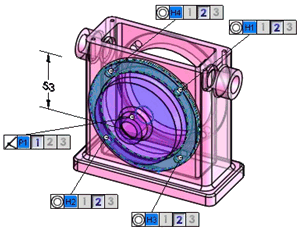

Puede establecer una relación de posición entre la cubierta con los dos planos en la base usando dos restricciones coincidentes. |
|
|
|
|
|
Puede establecer relaciones de posición entre los cuatro taladros en la cubierta con cuatro taladros en el alojamiento como restricción secundaria. |
|
