Perspectiva general de ToIAnalyst

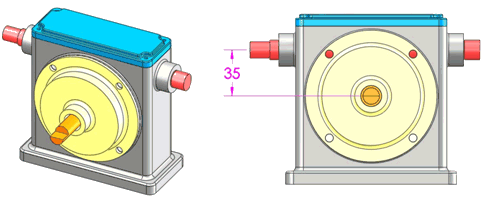

TolAnalyst™ es una herramienta de análisis de tolerancia para estudiar los efectos que las tolerancias y los métodos de ensamblaje tienen en la pila dimensional entre dos operaciones de un ensamblaje. El resultado de cada estudio es una pila de tolerancia mínima y máxima, una pila de tolerancia de sumas cuadráticas (RSS) mínima y máxima, y una lista de operaciones y tolerancias contribuyentes.
Para establecer el color de las cotas de ToIAnalyst, haga clic en Opciones
, Opciones de sistema, Colores. En Configuración del esquema de colores, seleccione Anotaciones, Cota de ToIAnalyst.
Estudio de TolAnalyst
TolAnalyst lleva a cabo un análisis de tolerancia denominado estudio, que se crea mediante cuatro pasos:
Medida. Establezca la medida (distancia lineal entre dos operaciones de DimXpert).
Secuencia de ensamblajes. Seleccione el conjunto ordenado de piezas para establecer una cadena de tolerancia entre las dos operaciones de medida. Las piezas seleccionadas forman lo que se conoce como "ensamblaje simplificado".
Restricciones de ensamblaje. Defina cómo se coloca o restringe cada pieza en el ensamblaje simplificado.
Resultados del análisis. Evalúe y revise las pilas de tolerancia mínima y máxima de peor caso.
Para crear un estudio de ToIAnalyst:
Utilice DimXpert para piezas para agregar tolerancias y cotas las piezas de un ensamblaje.
Abra el ensamblaje.
En la barra de herramientas DimXpert, haga clic en Estudio de ToIAnalyst
o en Herramientas, DimXpert, Estudio de ToIAnalyst.
Se abre el primero de cuatro PropertyManagers.
Para guardar el estudio en cualquier momento y salir, haga clic en
en cualquier PropertyManager ToIAnalyst. Edite el estudio para volver a los datos guardados y continuar el análisis.
Siga el proceso de cuatro pasos.
Para editar un estudio de ToIAnalyst:
Abra el ensamblaje que contiene el estudio.
Haga clic con el botón derecho del ratón y seleccione Editar operación en DimXpertManager.
Para copiar un estudio, en DimXpertManager, haga clic con el botón derecho del ratón en él y seleccione Agregar una copia.
