PropertyManager Resultados del análisis
El paso final para crear un estudio de ToIAnalyst es configurar y revisar los resultados. Cuando se activa el PropertyManager Resultados, los resultados se computan automáticamente con la configuración predeterminada o guardada.
Para utilizar el PropertyManager Resultados del análisis:
Revise los resultados en Resumen del análisis.
Si es necesario:
Modifique las opciones de Parámetros del análisis.
En Contribuyentes mín./máx., haga doble clic en las cotas y tolerancias que aparecen para modificar sus valores de tolerancia. Haga clic en Aceptar para cerrar el cuadro de diálogo.
Haga clic en Volver a calcular para calcular nuevos resultados.
Si es necesario, haga clic en Exportar resultados para exportar los resultados del análisis.
Haga clic en
.
Opciones del PropertyManager
Parámetros del análisis
Utilice los parámetros de análisis para configurar los criterios de evaluación y la precisión de los resultados.
Tolerancias de orientación. Incluye tolerancias de orientación geométrica (angularidad, paralelismo y perpendicularidad), y tolerancias de ubicación angulares positivas y negativas en la evaluación de las condiciones de peor caso. Los resultados se vuelven a calcular automáticamente cada vez que se selecciona o desactiva la opción.
Operación Normal al Origen. Actualiza el vector de medición para que sea normal al plano o al eje de la operación Medir desde del PropertyManager Medición. Los resultados se vuelven a calcular automáticamente cada vez que se selecciona o desactiva la opción.
Flotar cierres y pasadores. Utiliza las distancias entre los taladros y los cierres para aumentar el resultado mínimo y máximo de peor caso. Cada pieza puede moverse en una distancia igual a la distancia radial entre el taladro y el cierre.
Precisión de tolerancia. Configura la precisión de los resultados especificados en Resumen del análisis. Puede establecer la precisión antes o después de calcular los resultados. Los resultados no se vuelven a calcular.
Volver a calcular. Ejecuta el análisis. Haga clic en Volver a calcular después de cambiar los valores de tolerancia de una o más tolerancias contribuyentes en Contribuyentes mín./máx..
La opción Volver a calcular no está disponible a menos que cambie los valores de tolerancia de las contribuyentes.
Resumen del análisis
Este resumen muestra los resultados y es posible exportarlos.
Resultados. Enumera estos elementos:
El valor nominal de la medición
Las condiciones mínimo y máximo de peor caso
Las condiciones de mínimo y máximo de sumas cuadráticas (RSS) de peor caso
Exportar resultados. Haga clic en esta opción para guardar los resultados en Excel, XML o HTML.
Datos de análisis y visualización
Los datos de análisis y visualización muestran los contribuyentes y administran la visualización en la zona de gráficos. Puede configurar los datos y la visualización para la condición de mínimo o máximo de peor caso.
Contribuyentes mín./máx.
La lista de contribuyentes menciona cada operación contribuyente y su contribución porcentual en la condición de mínimo o máximo de peor caso, basado en la diferencia entre el valor nominal de medición y el resultado de peor caso.
Por ejemplo, si el valor nominal es 10 mm y el resultado máximo de peor caso es 11, la contribución de la operación es 10% si consume 0.1 de la pila de tolerancia de 1 mm.
Debajo de cada operación, aparecen las cotas y tolerancias de la lista que ocasionan la contribución. Cuando selecciona un elemento de la lista, aparece en la zona de gráficos la cota o tolerancia. Haga doble clic en un elemento de la lista para abrir el cuadro de diálogo Tolerancia de cota o Cambiar tolerancia geométrica donde puede modificar los valores de tolerancia. Mediante estos dos cuadros de diálogo, se edita la pieza (no son sustituciones temporales de valores). Después de modificar los valores de tolerancia, haga clic en Volver a calcular para calcular los nuevos resultados.
Visualización de la zona de gráficos
La visualización de la zona de gráficos para el resultado mínimo y máximo de peor caso incluye:
|
|
|
|
|
|
|
Rojo para Mín.  y azul para Máx.  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Advertencias
Al evaluar ToIAnalyst el estudio, aparecen mensajes de advertencia si existen problemas potenciales con la configuración y evaluación. Si ToIAnalyst identifica la siguiente condición, utilice los resultados con precaución.
Cadenas de tolerancia incompletas
Esta advertencia aparece cuando no existe una cadena de tolerancia completa entre las dos operaciones de medición.
|

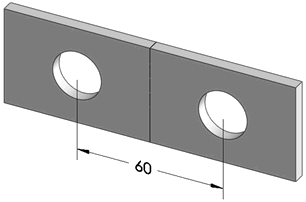

Al llevar a cabo un estudio sobre la distancia entre los dos taladros en este ensamblaje, aparece una advertencia que informa sobre una cadena de tolerancia incompleta. |
|
|
|
|
|
La advertencia aparece porque en las piezas no existen cotas ni tolerancias que controlen la ubicación del taladro, que está restringido. |
|
