PropertyManager Restricciones de ensamblaje
El tercer paso para crear un estudio TolAnalyst es definir cómo se restringe cada pieza en el ensamblaje simplificado.
Las restricciones de ensamblaje son análogas a las relaciones de posición. Las restricciones se derivan de las relaciones entre operaciones de DimXpert y las relaciones de posición se derivan de las relaciones entre entidades geométricas. Las restricciones, además, se aplican en secuencia, lo cual tiene una función importante y un impacto significativo en los resultados.
Anotaciones de restricción
Utilice anotaciones de restricciones para establecer restricciones. La anotación de restricción
muestra el tipo de restricción seguido de la operación para restringir. Sólo se encuentran disponibles los tipos de restricción correspondientes.
Por ejemplo, una restricción coincidente aplicada a Plano1 se muestra como
Plano1. Haga clic en 1, 2 ó 3 para aplicar restricciones en secuencia: primaria (1), secundaria (2) y terciaria (3), de forma similar a la especificación de referencias en una casilla de control de operaciones.
Los tipos de restricción incluyen:
Coincidente
Concéntrica
Distancia
Tangente
Patrón
Para definir restricciones de ensamblaje:
En Ensamblaje de tolerancia, seleccione una pieza para restringir en el ensamblaje simplificado. Por ejemplo, en el siguiente ensamblaje de dos piezas, se seleccionó la pieza con un saliente como Pieza base
en Secuencia de ensamblaje. Elija la pieza de la chapa de taladro para restringirla.
La pieza base se muestra como restringida
porque está fija como la pieza de origen.
Las opciones de restricción aparecen con las restricciones primarias (1) activadas. La etiqueta para cada restricción es el nombre de la operación en la pieza seleccionada.

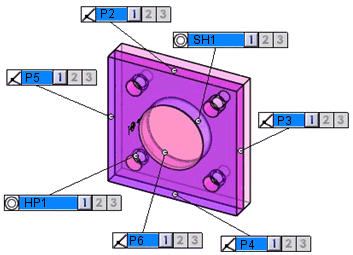

Las opciones de restricción para la placa del taladro son:
El plano, que es coincidente con la base del saliente (plano P6)
Los cuatro planos exteriores (P2, P3, P4 y P5)
El refrentado central (Taladro simple TS1)
La matriz de cuatro taladros (Matriz de taladro MT1)
En este tema se han abreviado los nombres de operación restringida en las restricciones de anotaciones. En la interfaz de usuario, los nombres completos de las operaciones aparecen en las anotaciones. Por ejemplo, P2 y MT1 se muestran en la interfaz de usuario como Plano2 y Matriz de taladro1.
Establezca la restricción primaria haciendo clic en 1 en la restricción de anotación del plano P6.
La restricción se agrega a la lista de Restricciones. Las anotaciones de restricción en la zona de gráficos muestran las restricciones primarias y posiblemente secundarias actualizadas, según corresponda.
Al aplicar una restricción como mínimo a cada pieza en el ensamblaje simplificado, el cuadro de mensaje cambia de amarillo a verde y se activa el botón
.
Establezca otra restricción. Por ejemplo, haga clic en 2 en la anotación de restricción del refrentado central (Taladro simple TS1) para establecerla como restricción secundaria.
La restricción se agrega a la lista de Restricciones. Las anotaciones de restricciones muestran restricciones secundarias y posiblemente terciarias actualizadas, según corresponda.
Establezca una restricción terciaria. Por ejemplo, haga clic en 3 en la anotación de restricción del plano P3.
La restricción se agrega a la lista de Restricciones. Las anotaciones de restricciones muestran restricciones terciarias actualizadas, según corresponda.
Haga clic en .
Opciones del PropertyManager
Filtros de restricción
Utilice los filtros de restricción para ocultar o mostrar tipos de restricción.
Coincidente
Concéntrica
Distancia
Tangente
Mostrar matrices. Muestra restricciones de matrices. Cuando esta opción está desactivada, aparecen las restricciones para cada instancia en la matriz.
|
|
|
|
Mostrar matrices seleccionada |

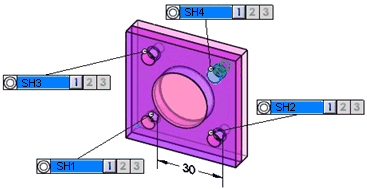

Mostrar matrices desactivada |
Usar filtro inteligente. Oculta restricciones que no se encuentran muy cercanas a la operación en cuestión.
|
El tapón está ensamblado en la caja. |
|
|
|
|
|
Opción Filtro inteligente seleccionada. Sólo aparecen las opciones para el taladro del lado cercano para los salientes T3 y T4. |
|
|
|
|
|
Opción Filtro inteligente desactivada. Las dos operaciones de saliente del tapón reciben restricciones concéntricas para el taladro del lado cercano y para el del lado lejano de la caja. |
|
Ensamblaje de tolerancia
Enumera las piezas y su estado de restricción.
Restricciones
Muestra información detallada sobre las restricciones aplicadas por pieza.
Pares de restricciones admitidos
|
|
Saliente |
Cono |
Taladro* |
Línea de intersección |
Muesca |
Plano |
Ranura |
Anchura |
|
Saliente |
X |
X |
X |
- |
- |
- |
X |
X |
|
Cono |
X |
X |
X |
- |
X |
- |
X |
X |
|
Taladro* |
X |
X |
X |
- |
X |
- |
X |
X |
|
Línea de intersección |
- |
- |
- |
X |
- |
X |
- |
- |
|
Muesca |
- |
X |
X |
- |
X |
- |
X |
X |
|
Plano |
- |
- |
- |
X |
- |
X |
- |
- |
|
Ranura |
- |
X |
X |
- |
X |
- |
X |
X |
|
Anchura |
- |
X |
X |
- |
X |
- |
X |
X |
Puede aplicar restricciones entre matrices de taladros*, muescas o ranuras.
*: Taladro incluye Cilindro, Refrentado, Avellanado y Taladros simples
Leyenda:
X: Admitido
-: No admitido o no corresponde
