Secciones transversales
Cree planos de secciones transversales:
Utilice el plano de sección transversal XY predeterminado.
Seleccione un plano en la pestaña Sección transversal.
Seleccione una cara en el área de gráficos y seleccione Plano de cara en la pestaña Sección transversal.
Haga doble clic en un punto de una cara para crear un plano de sección transversal paralelo a la cara.
Puede arrastrar el plano para cambiar la sección transversal. Las aristas del modelo que tocan el plano de la sección transversal aparecen en rojo.
Para crear y manipular una sección transversal:
-
Haga clic en Insertar sección transversal
o en Herramientas, Sección transversal.
Aparece un plano de sección transversal normal al modelo.
Arrastre el plano, que se mueve a lo largo del eje normal al modelo.
En la pestaña Sección transversal
, seleccione entre las siguientes opciones.
Plano XY
Plano YZ
Plano XZ
Plano de cara. Primero seleccione una cara y después seleccione esta opción para crear un plano paralelo a la cara seleccionada. Esta opción también se activará si hace doble clic en una cara.
Invertir dirección. Invierte la dirección del modelo a lo largo del plano que se visualiza actualmente para mostrar el otro lado del modelo.
Vista normal al plano. Visualiza el modelo normal al plano.
Mostrar plano. Muestra el plano de la sección transversal.
Mostrar tapa. Visualiza las aristas como caras sólidas con tapa.
|

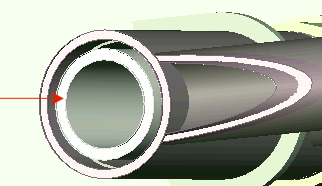

Sección transversal con tapa y sólida |

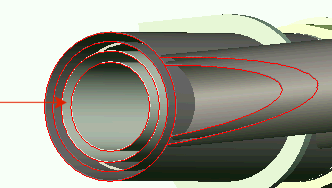

Sección transversal sin capa y hueca |
Para liberar la herramienta Insertar sección transversal , vuelva a hacer clic en ella.
