Vistas hipervinculadas en dibujos
Esta información es específica a uno o varios sistemas CAD. Consulte Matriz de funcionalidad de SolidWorks eDrawings para obtener información sobre disponibilidad.
Las anotaciones de las líneas de sección y los círculos de detalle en archivos de dibujo establecen un hipervínculo con la vista de sección o de detalle asociada. Al mover el cursor sobre una línea de sección o un círculo de detalle, la anotación de la vista relacionada se resalta y viceversa.
Las vistas hipervinculadas son compatibles con los archivos de dibujo en todas las versiones de eDrawings.

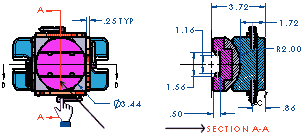

Ejemplo de una vista hipervinculada
Desplace el cursor la línea de sección. La anotación de la línea de sección y la sección relacionada se resaltan.
Seleccione la línea de sección. La vista de sección relacionada, SECTION A-A en este ejemplo, se ajusta al tamaño de la zona de gráficos.
Seleccione el título de la vista de sección, SECTION A-A en este ejemplo. La vista de dibujo con la línea de sección se amplía para llenar el área de gráficos.
|

|
Temas relacionados
Animaciones
Adición de vistas a presentaciones
