SolidWorks eDrawings for Macintosh

SolidWorks® eDrawings® es compatible con el sistema operativo Macintosh®. Puede abrir archivos DXF/DWG, de SolidWorks y de eDrawings.

El software eDrawings gratuito para el sistema operativo Mac® (eDrawings for Mac) contiene la mayoría de las funciones de la versión para Windows incluyendo animación, medición e impresión. eDrawings for Mac está disponible en inglés, francés, alemán y japonés.

Al abrir archivos con revisión activada, se activan las herramientas de SolidWorks eDrawings Professional (marcas, mover, sección transversal, etc.). No existe una versión específica de SolidWorks eDrawings Professional para Mac.

La interfaz del usuario es similar a la de la versión para Windows con las siguientes excepciones:

• Sólo se puede acceder a través de elementos de menús a algunas herramientas que utilizan botones en Windows.

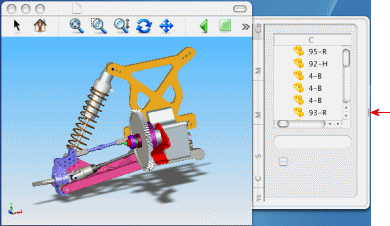

• SolidWorks eDrawings Manager se abre fuera de la ventana de gráficos. Arrastre un botón junto al área de gráficos para expandir eDrawings Manager.

• Para personalizar barras de herramientas, haga clic con el botón derecho del ratón en el área de la barra de herramientas y seleccione Customize Toolbars (Personalizar las barras de herramientas).

• Los estados de visualización que estén vinculados a configuraciones permanecen tal cual. En Macintosh, no es posible desactivar el vínculo entre ambos elementos.

Operaciones disponibles sólo en Macintosh:

• Búsqueda de componentes en eDrawings Manager. En el cuadro de búsqueda que aparece debajo de la lista Components (Componentes), escriba los primeros caracteres del nombre del componente. Haga clic en X para borrar la búsqueda.

• Importador de luz puntual (cuadro de búsqueda en la esquina superior derecha de la ventana del monitor). Busca todos los archivos eDrawings que contienen un componente, configuración, nombre de hoja o elemento de marca específico (sólo Tiger).

• Arrastre un archivo eDrawings hacia otro documento, como por ejemplo un archivo de texto o al portapapeles.

• Transparencia de rueda de ratón. Hace todo el eDrawings Viewer transparente para permitir ver lo que se encuentra detrás del mismo. Presione Ctrl+Alt/Opción y gire la rueda del ratón.

• Abra un archivo de marcas arrastrándolo al eDrawings Viewer.

• Tipos mejorados de Save as (Guardar como) para imágenes: SGI image, Photoshop, PNG, MacPaint, TGA y QuickTime.

• Opciones mejoradas Save as PDF (Guardar como PDF) y Fax en el cuadro de diálogo de impresión.

• Active o desactive la visualización de las reflexiones de modelo. En el cuadro de diálogo Options (Opciones), en la pestaña General, active o desactive Display Reflections (Mostrar reflexiones).

• Aspecto y disposición de Macintosh. Cajón, barra de herramientas, botones, etc.

Elementos no compatibles con Macintosh:

• Herramientas de archivos de Simulation. Los archivos de Simulation se pueden ver pero no hay herramientas disponibles, como por ejemplo Malla, Leyenda, etc.

• Incrustable como control de navegador.

• Licencia (versión Professional).

• Imágenes OLE en archivos nativos SolidWorks y DWG.

• Herramienta de perspectiva general.

• Configuración de contraseña.

• Archivos DWG protegidos con contraseña.

• Registro de rendimiento.

• Guardar como STL.

• Guardar y enviar como archivo exe, HTML o zip.

• Búsqueda en la ayuda.

• Opción para desactivar el vínculo entre estados de visualización y configuraciones.
