孔表 PropertyManager

为孔表指定属性，如要包括的模板、基准、及孔。

欲为新的孔表指定属性：

1. 单击孔表 （表格工具栏），或单击插入、表格、孔表。

2. 指定以下说明的属性，然后单击确定 。

表格模板

单击浏览模板 来选择标准或自定义模板。此选项只在插入表格过程中才可使用。随软件所提供的孔表模板将列添加到默认格式。它们位于：安装目录\lang\chinese-simplified.标准模板 (standard hole table--letters.sldholtbt 和 standard hole table--numbers.sldholtbt) 生成标号、X位置、Y位置、以及大小列。一模板使用字母标号，而另一个使用数目标号。所有大小和标号都单独列举，无任何组合。

组合的孔表模板生成标号、X位置、Y位置、以及大小列。它们通过将类似大小或标号与字母或数目标号组合而各自不同。模板为：

• hole table--sizes combined--letters.sldholtbt

• hole table--sizes combined--numbers.sldholtbt

• hole table--tags combined--letters.sldholtbt

• hole table--tags combined-numbers.sldholtbt

表格位置

附加到定位点。将指定的边角附加到表定位点。

Alpha/数字控制

指定识别孔为字母数字 (A, B, C...) 或数字 (1, 2, 3...) 的标号。对于字母数字标号，字母前缀指定特定孔大小，数字指定实例。使用起始于指定开始字母或数目。

视图中相应的注释随表格而更改。

基准点

在插入过程中，原点可供您选择一顶点。若想定义带 X 轴和 Y 轴的原点，单击 X 轴方向参考，接着在图形区域选择一水平模型边线，然后单击 Y 轴方向参考并选择一竖直模型边线。

在表格生成后，您可将基准原点拖动到另一位置，或者您可编辑基准定义。表中的位置值更新。

孔

选择单个孔边线，或选择一模型面以将所有孔包括在面中。

边界

单击框边界 或网格边界 从列表中选取对应的边界厚度。

带粗框和网格边界的表格：

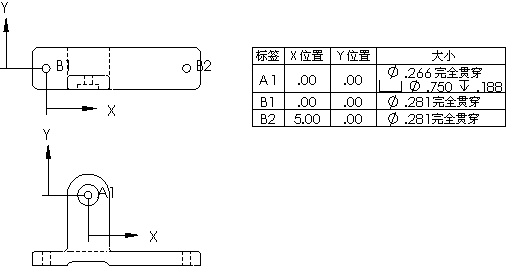

下一视图

此选项只在插入表格过程中才可使用。此可允许您为另一工程图视图设定基准和孔。一个孔表可包括数个工程图视图。孔表以每个视图都有一个基准而添加。标号在所有视图中都相同。
