单击注解工具栏上的多转折引线 ，或单击插入、注解、多转折引线。
单击工程图图纸、任何模型几何体、注解的停放点 ，或草图实体。
移动指针并为每个转折点在图形区域中单击。将多转折引线附加到注解的定位点范例：
通过单击如边线之类的实体，或双击工程图纸来完成引线。
单击注解工具栏上的注解工具。
并非所有注解都支持此插入多转折引线的方法。
在 PropertyManager 中，在引线下单击多转折引线 。
在对话框中选择使用多转折引线。
在 PropertyManager 或对话框中编辑属性。
对于注释，在您放置多转折引线后键入注释文字。
在图形区域单击来放置引线附加点，然后移动指针并单击来添加每个转折点。
欲完成引线并放置注解，双击或右键单击然后选择终止引线。

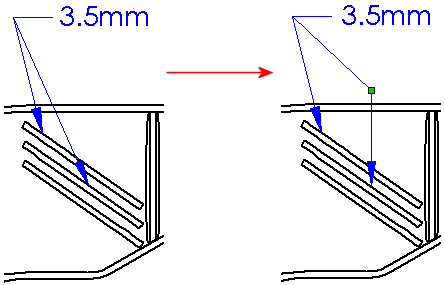

用右键单击引线的一个线段（指针在位于线段上时会变成 ），然后选择添加转折点。

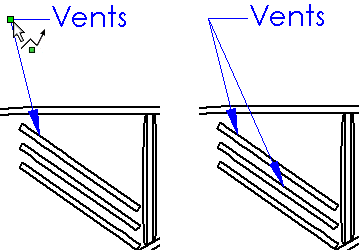

用右键单击引线然后选择插入新的分支。移动指针并单击以将线段添加到分支。
用右键单击终点（指针在位于终点上时会变成 ），然后从菜单中选择一箭头样式。
用右键单击一引线并选择添加转折点。
选取引线然后按 Delete。
用右键单击转折点（指针在位于转折点上时会变成 ），然后选择添删除转折点。
右键单击分支，然后选择删除分支。
您可在工程图中使用多转折引线来生成包含所需折弯数量的引线，或者生成简单的箭头或块图。例如，可以使用多转折引线，将注释指向工程图中用直线或弯曲引线难以到达的实体。有关多转折引线一些要注意的项目如下：
您可附加多转折引线到注解、草图实体、或模型边线或面，或者您可插入引线而不必将之附加到任何项目。
当您移动指针时，引线每个线段的预览出现。
您可将转折点和分支添加到多转折引线线段中。
您可在工程图纸中任何地方开始多转折引线。您可通过双击来在工程图图纸上的任何地方结束引线。当引线没附加到实体上时，端点的箭头遵从文档属性 - 注解中的不依附选项。您可用快捷键菜单在端点处手工选择一不同的箭头。
您可在生成注解时或在生成注解后添加多转折引线。
欲生成多转折引线：
欲在生成注解时添加多转折引线：
欲添加转折点：
欲添加一分支：
欲更改终点的箭头：
欲将直引线更改到多转折引线：
欲删除多转折引线：
欲删除转折点：
欲删除分支：
尺寸标注引线 PropertyManager
