解除剪裁曲面（Untrim Surface）
您可使用解除剪裁曲面通过沿其自然边界延伸现有曲面来修补曲面上的洞及外部边线。您还可按所给百分比来延伸曲面的自然边界，或连接端点来填充曲面。您可将解除剪裁曲面工具用于您所生成的任何输入曲面或曲面。
注意：解除剪裁曲面延伸现有曲面，而曲面填充则生成不同的曲面，在多个面之间应用修补，使用约束曲线，等等。
欲使用解除剪裁曲面：
单击您想解除剪裁的曲面零件。 单击曲面工具栏上的  解除剪裁曲面，或单击插入、曲面、解除剪裁。 -
在选择  下，选择您想解除剪裁的面或边线。
注意：根据您所选择的边线，曲面可延伸到其自然边界。若想约束边线，选择相邻的边线，如下图所示。
|
|
|
|
|
|

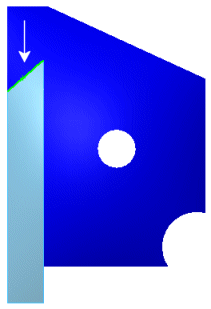

延伸边线。如果您选择所示的边线，曲面将延伸到其自然边界。调整距离  将曲面延伸到其自然边界的百分比。 |
若想约束曲面延伸，选择两条边线，如上图所示。 |
-
在选项下，您可接受默认的延伸边线为边线解除剪裁类型，将所有边线延伸到其自然边界。或者您可选择两条边线然后选择连接端点，如右图所示。
若想生成与原有曲面合并的曲面延伸，选择与原有合并复选框（默认）。
若想生成新的，单独的曲面实体，消除选择与原有合并复选框。原有和新的曲面实体均出现在 FeatureManager 设计树中。
单击确定  解除剪裁曲面。 |
|
|
|
|
|
曲面解除剪裁，选择左边线及内边线。在选项下，选取连接端点。 |
曲面解除剪裁，选择面。在选项下，选取所有边线。所有边线延伸到其自然边界。 |
