查看调色板

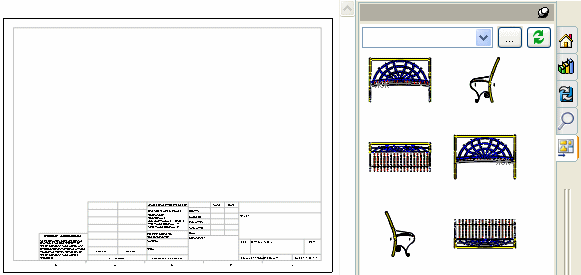

位于任务窗格中的查看调色板 可快速插入一个或多个预定义的视图到工程图中。它包含所选模型的标准视图、注解视图、剖面视图和平板型式（钣金零件）图像。您可以将视图拖到工程图纸来生成工程视图。每个视图作为模型视图而生成。

调色板视图方向基于八个标准视向(*前视、*右视、*上视、*后视、*左视、*下视、*当前视图、及*等轴测)以及零件或装配体中的任何自定义视图。在您放置了视图之后，您可折叠或从之投影视图。

当您使用视图时，视图会从调色板中移除。

执行以下操作将会增添查看调色板：

• 单击从零件/装配体制作工程图 。

• 从查看调色板浏览到文件。

• 在查看调色板中从打开的文件列表选择。

SolidWorks 查看调色板支持 AutoCAD® 2002 到 2008。

从查看调色板插入工程视图：

在没有打开任何零件或装配体的工程图中：

1. 选取任何窗格和查看调色板 。

2. 单击查看调色板中的浏览 。

3. 浏览到一个零件或装配体，然后单击打开。

4. 将视图拖到图形区域中。

   您可使用虚参考线将其它视图与现有视图对齐，这些虚线在选定了自动开始投影视图时在视图之间出现。

在打开了零件或装配体的工程图中：

1. 选取任何窗格和查看调色板 。

2. 从查看调色板左上角的列表中选择要插入的零件或装配体。

3. 将视图拖到图形区域中。

   您可使用虚参考线将其它视图与现有视图对齐，这些虚线在选定了自动开始投影视图时在视图之间出现。

如果从工程图删除了一个视图，可以单击查看调色板顶部的刷新 从调色板重新插入该视图。

要在删除视图之后消除查看调色板：

如果您在查看调色板中删除了所有视图，在查看调色板中单击清除所有 以从工程图中移除外部参考引用。
