疲勞繪圖

在您執行疲勞分析之後，您可以繪製模型的壽命、損害及安全係數繪圖。

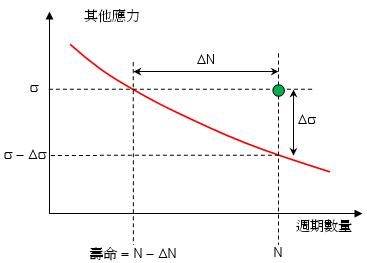

假設您執行一靜態分析並在靜態分析是發生 N 次的唯一事件的情況下定義一疲勞事件。考慮如下所示材料的 S-N 曲線：

根據負載比例，程式會為每個節點從靜態研究的應力值決定一修正的其他應力。

在上面的圖表中，綠色的點代表的是其他應力（Y 座標），及一個節點上所發生事件的週期數量（X 座標）。每個節點可發生三個可能的結果之一：

點落在曲線之上。在該位置預設疲勞失敗。
點落在曲線之下。在該位置不會發生疲勞失敗。
點落在 S-N 曲線的範圍之外。模型中最高的修正替換應力必定是介在 S-N 曲線的應力範圍之內。同時，週期的數量 (N) 應介在 S-N 曲線的週期範圍之內。否則，程式會使用 S-N 曲線的端點而不是交點。

注意：為了簡化討論，此處並未考慮一個材料多條 S-N 曲線及定義了好幾個事件的狀況。

請見表格來了解壽命、損害、及安全係數的意義

相關主題

在 SOLIDWORKS Knowledge Base 中搜尋「疲勞繪圖」。

提供對此主題的意見反應

SOLIDWORKS 歡迎您提供有關於文件呈現方式、正確性、及完整性的意見反應。請使用下方的表格直接將您對此主題的意見與建議傳送給我們的文件團隊。文件團隊並無法回答關於技術支援的問題。按一下此處來獲得關於技術支援的資訊。

* 必要的


*電子郵件:
主旨:		說明主題的意見反應
頁面:		疲勞繪圖
*意見:
*		我承認已閱讀且僅此接受隱私權政策，Dassault Systèmes 將遵循此政策之規定使用我的個人資料

取消

列印主題

選擇要列印的內容範圍：

此主題與所有此主題連結的主題

僅限此主題

此主題與其下直接主題而已

此選定主題和所有子主題

取消

偵測到您使用的瀏覽器版本是舊於 Internet Explorer 7。要獲得最佳的顯示，建議您升級瀏覽器到 Internet Explorer 7 或更新的版本。

不要再次顯示此訊息

Web 式說明內容版本：SOLIDWORKS 2011 SP05

要從 SOLIDWORKS 中停用 Web 式的說明並改用本機說明，請按一下說明 > 使用 SOLIDWORKS Web 式說明。

要報告在 Web 式說明介面及搜尋中遇到的問題，請聯絡您當地的技術支援代表。要針對個別說明主題提供意見反應，請使用個別主題頁面中的「提供對此主題的意見反應」連結。

疲勞繪圖	描述	關係式	注意
壽命	在一模型位置導致失敗的週期數量。在圖表中其是介在 s 的水平線及 S-N 曲線之間。	Life = N - DN	只有當您定義單一事件時，可使用壽命繪圖。壽命值是僅取決於在位置及 S-N 曲線上的應力值。並不是取決於疲勞週期的數量。如果在模型中的經修正其他替換應力落在 S-N 曲線最後一個點的應力等級之下，程式會使用為 S-N 曲線最後一個點定義的週期數量，除非您定義並選擇在疲勞研究屬性中的無限壽命選項，這樣會使用無限壽命來計算損害。如果事件是變化振幅的（而不是固定振幅的），則疲勞分析所給的壽命結果是根據質量物而不是週期，此處質量物是被定義為由使用者指定的全部負載歷程（包括在曲線中重複事件的數量）。
損害	百分比累積損害係數或所消耗的百分比壽命。	Damage = N/(N-DN)	1 的值表示定義的疲勞事件在該位置消耗了 100% 的模型壽命。
安全係數	導致疲勞失敗的應力值與應力 s 的比例。	FOS = (s-Ds)/s	僅當在疲勞研究中定義單一事件時才能使用 FOS 繪圖。在一位置上的 2.0 安全係數預測出當套用的負載乘於 2.0 時會在該位置失敗。
