SolidWorks FloXpress 概要

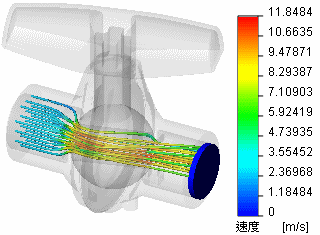

SolidWorks FloXpress 是一流體動態應用程式，可計算流體如何在零件或組合件模組之間流動。根據計算後的速度欄位，您可以找出設計中的問題區域，並在製造任何零件之前改善問題。

若要執行 SolidWorks FloXpress 學習單元 ，請按一下說明、SolidWorks 學習單元、設計分析。

SolidWorks FloXpress 精靈將引導您進行這些步驟：

• 歡迎。提供功能概要，您必須用蓋子來關閉所有模塑開口.

  • 若要在組合件中產生蓋子，請產生新零件以完全覆蓋入口與出口開口。

  • 若要在零件中產生蓋子，請產生實體特徵以完全覆蓋開口。

蓋子必須包含一個實體特徵，如伸長。曲面不可作為有效的蓋子。

• 幾何檢查。SolidWorks FloXpress 能夠計算模型中單一內部模塑的流體流動，軟體會檢查幾何，並在未達到要求時提出警告。

• 選擇流體。指定要流經模型的流體，您無法同時使用數種流體。

• 設定模型邊界，以關閉單一內部模塑：

  • 設定流動入口。選擇要套用入口邊界條件與參數的曲面。

  • 設定流動出口。選擇要套用出口邊界條件與參數的曲面。

• 解出模型。設定結果解析度，然後分析模型。

• 檢視結果。檢視分析結果，並產生報告。

精靈導覽提示：

• 按一下 PropertyManagers 中的 和 ，即可導覽整個程序。

• 如果您在任何 PropertyManagers 中按一下 ，FloXpress 就會關閉分析，並儲存模型內的資料。當您下一次開啟該模型並啟動 FloXpress 時，就會恢復使用您先前的設定。

• 如果您按 Esc 鍵、或在任何 PropertyManager 中按一下 ，則會關閉分析但不儲存任何資料。

• 當完成分析時，FloXpress 會自動將結果儲存在模型中。當您下一次開啟模型並啟動 FloXpress 時，記會自動開啟檢視結果 PropertyManager。
