弧或圓之間的尺寸
依照系統預設，距離是量測到圓或弧的圓心。使用智慧型尺寸
工具，您可以產生：
標註兩個弧邊線間的尺寸：
按一下智慧型尺寸（尺寸限制/條件工具列），或按一下工具、標註尺寸、智慧型。 選擇第一個弧的邊線，然後選擇第二個弧的邊線。 按下 Shift，然後按一下來在兩個邊線之間套用尺寸。
|
|
|
|
更改距離量測的方式：
按一下弧之間的尺寸。
要同時在尺寸 PropertyManager 中顯示第一圓弧條件及第二圓弧條件，請使用智慧型尺寸 工具選擇兩個弧的邊線。
在尺寸PropertyManager中，選擇導線的標籤。
在圓弧條件之下：
設定第一圓弧條件的值。
設定第二圓弧條件的值。
按一下
。
|
第一圓弧條件 |
|
第二圓弧條件 |
|

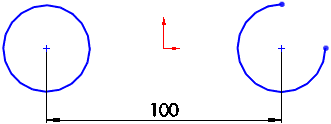

圓心
|
|
圓心 |
|
|

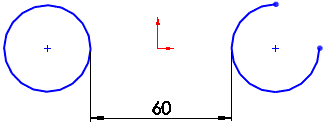

最小 |
|
|
最大 |
標註同心圓間的尺寸並顯示尺寸界線：
在開啟的草圖中，按一下智慧型尺寸 （在尺寸/限制條件工具列上） ，或按一下工具、標註尺寸、智慧型。 按一下一個同心圓的邊緣，然後按一下第二個同心圓的邊緣。 按一下以放置尺寸。 按一下 。
|
|
|
在放置尺寸之後顯示尺寸界線：
用右鍵按一下尺寸，並選擇顯示選項、顯示界線。
|
|
您也可以拖曳界線至新的附加點，並變更徑向尺寸的位置。.
