DimXpert 位置尺寸

使用位置尺寸工具 可在兩種 DimXpert 特徵（曲面、圓角、導角和凹陷特徵除外）之間套用直線和角度尺寸。在下列程序中，您將設定兩個簡易直孔之間的距離尺寸。

使用 DimXpert 位置尺寸工具：

1. 按一下位置尺寸 （DimXpert 工具列），或依次按工具、DimXpert、位置尺寸。

2. 選擇原點特徵的面。

只有在設定兩個平面之間的尺寸時才支援邊線選擇。請參閱下列程序。

特徵選擇器會出現在具有所選鑽孔的圖面中。必要的話，請在特徵選擇器中選擇不同的特徵類型。

3. 按一下公差特徵的面。

特徵選擇器會繼續顯示公差特徵所選的預設特徵類型。必要的話，請在特徵選擇器中選擇不同的特徵類型。位置尺寸已經備妥可供放置了。

4. 按一下以放置尺寸。

DimXpert PropertyManager 隨即出現。所選鑽孔特徵會列於參考特徵下，作為原點特徵 和公差特徵 。

5. 設定其餘的 PropertyManager 選項，然後按一下 。

DimXpertManager 隨即更新，將特徵和尺寸類型納入。

使用邊線選擇在兩個平面之間放置位置尺寸：

1. 按一下位置尺寸 （DimXpert 工具列），或依次按工具、DimXpert、位置尺寸。

2. 選擇垂直於邊線之兩個平行面所連結的線性邊線。

3. 按一下以放置尺寸。

4. 設定 PropertyManager 選項，然後按一下 。

註解

尺寸︰

下列項目之間可套用線性尺寸：

• 由兩個平行平面、軸或線性特徵所組成的組合

• 兩個點

• 一個點，及一個平面、軸或線性特徵

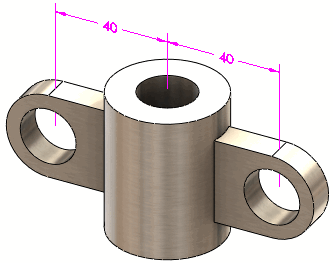

• 軸對與傾斜線對（非相交亦非平行）：

在兩個不平行平面、軸或線性特徵所組成的組合之間套用角度尺寸。

您可以將線型或角度尺寸套用至以下特徵：

• 點特徵：相交點與球形

• 基準面特徵：平面、凹口、寬度和相交基準面

• 軸與線特徵：圓錐、圓柱、填料、簡易直孔、柱孔、錐孔、溝槽和相交線

• 點：相交點

公差/精度：透過依次按工具、選項、文件屬性、DimXpert、位置尺寸，設定位置尺寸的預設公差和精度。
