使用特徵選擇器

特徵選擇為浮動式的文意感應式工具列，您可以用來區別不同的 DimXpert 特徵類型。視您所選的面和使用中指令而定，可用的特徵選擇器選項會有所不同。為所有特徵選擇使用特徵選擇器：

• 尺寸

• 基準

• 幾何公差

• 自動公差設定配置

• 產生複製排列

特徵選擇器中的特徵是根據其複雜度來排列順序：

• 基本特徵位於左側，如平面、圓柱和圓錐。

• 合成特徵位於中間，如柱孔、凹口、溝槽和複製排列。

• 複合特徵位於右側，如複合鑽孔和相交點。複合特徵還需要其他選擇。

在 DimXpert 中，單一面通常可定義需要不同尺寸和公差的多種製造特徵類型。

使用特徵選擇器來產生鑽孔複製排列的個別大小尺寸：

1. 開啟零件以使用零件的 DimXpert 來設定尺寸。

2. 按一下大小尺寸 （DimXpert 工具列），或工具、DimXpert、大小尺寸。

3. 選擇左側鑽孔的面。

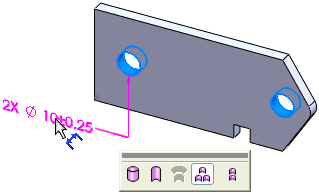

特徵選擇器預設為 2X 鑽孔複製排列。

4. 按一下特徵選擇器上的鑽孔 。

5. 在圖面中按一下以放置尺寸。

6. 在 PropertyManager 的公差/精度之下，於最小極限公差 中輸入 .5。

7. 按一下 。

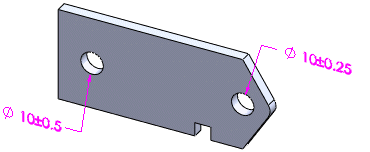

8. 重複上述步驟以預設的公差值來設定右側鑽孔。
