Kontrola geometrie
K provedení analýzy SolidWorks FloXpress musí být v rámci daného modelu jediná plně uzavřená dutina. Je-li objem kapaliny v dutině nulový, není tato dutina plně uzavřená a zobrazí se varování s upozorněním na nutnost uzavření všech otvorů modelu.
Postup kontroly geometrie:
Přečtěte si informace v poli Zpráva daného PropertyManageru.
Zpráva uvádí, zda jde o platnou geometrii pro analýzu.
Proveďte některou z možností:
Je-li geometrie platná, nastavte možnosti PropertyManageru a klepněte na
.
Pokud geometrie platná není, pokračujte v tomto postupu a uzavřete přívod i vývod.
Klepnutím na
FloXpress ukončíte.
Uzavřete vstupní a výstupní otvor pomocí plného prvku, jako je vysunutí.
K uzavření dutiny nelze použít povrchy.
Klepněte na Nástroje, SolidWorks FloXpress, a přejděte do PropertyManageru Kontrola geometrie.
V poli Zpráva by nyní mělo být uvedeno, že jde o platnou geometrii.
Nastavte možnosti PropertyManageru.
Klepněte na .
Možnosti PropertyManageru
Objem tekutiny |
|

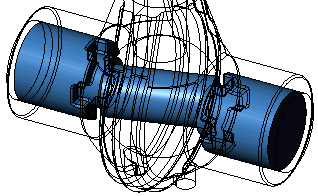

Zobrazit objem tekutiny  . Převede daný model na drátový režim a přiblížením zobrazí objem tekutiny. Tato možnost slouží k ověření, zda jde skutečně o objem tekutiny, který chcete kontrolovat. |
|
|
|
|
|
Nejmenší průchod tekutiny  . Definuje geometrii používanou pro nejmenší průchod tekutiny.
Automaticky vygenerovaná hodnota Nejmenší průchod tekutiny závisí na velikosti modelu a mezních podmínkách.
Obsahuje-li daný model díru menší než Nejmenší průchod tekutiny, software tuto díru zřejmě dobře nevyřeší a v tomto výpočtu nebude považována za správnou. Software může například vypočítat, že tekutina nebude danou dírou protékat, a přitom ve skutečnosti tato tekutina protékat bude. |
Vykreslená trajektorie toku tekutiny pomocí zobrazení Potrubí |
