Tabulky děr

Tabulky děr automaticky vygenerují informace o díře v tabulkovém formátu. Pro informace o modelu (např. velikost díry a pozice) můžete vytvořit sloupce.

Tabulky děr v dokumentech výkresů měří umístění vybraných děr od určené základny počátku. Program označí každou díru pomocí značky, která odpovídá řádku v tabulce.

Nekruhové díry, jako jsou například obdélníky nebo drážky, jsou považovány za díry. Tabulka obsahuje souřadnice X a Y entit podle jejich geometrického středu, musíte však zadat velikost.

Díry, které protínají ostatní plochy nejsou zahrnuty v tabulkách děr, protože je geometrie přerušena jiným prvkem, což vytváří nekompletní díru. Příklad:

Kromě funkcí pro všechny tabulky můžete v nabídce Vlastnosti dokumentu – Tabulky děr a v PropertyManageru Tabulka děr určit následující:

• Zda mají být značky písmenné nebo číselné

• Zda se mají buňky se stejnými značkami kombinovat

• Zda se mají buňky děr o stejné velikosti kombinovat

• Přesnost umístění děr

• Zobrazení duálního kótování

Postup nastavení možností tabulek děr pro aktivní dokument:

1. Klepněte na Nástroje > Možnosti > Vlastnosti dokumentu > Tabulkys > Díra.

2. Nastavte požadované možnosti a klepněte na OK.

Postup vytvoření tabulky děr:

1. Klepněte na Tabulka děr (panel nástrojů Tabulka), nebo klepněte na Vložit, Tabulky, Tabulka děr.

2. V PropertyManageru zadejte možnosti.

3. V grafické ploše vyberte vrchol, který bude představovat počátek

Pro účely definice vrcholu pro základnu si můžete vybrat osu X a Y. Po umístění tabulky lze také přetáhnout základnu počátku do konkrétního místa.

Vrchol určený jako počátek	Hrany určené jako osy X a Y

4. Vyberte buď hrany děr nebo plochu modelu, aby byly všechny smyčky řezu v rámci ohraničení.



Pokud je pohled výkresu zobrazen ve Drátovém režimu nebo v režimu Skryté hrany viditelné , můžete vybrat neprůchozí díru, která se nachází na opačné ploše a zahrnout ji do tabulky děr. Tyto díry jsou označeny jako OPAČNÁ STRANA.

5. Chcete-li do tabulky zahrnout další pohledy výkresu, klepněte v PropertyManageru na Další pohled a zopakujte 3. a 4. krok.

6. Klepněte na .

7. Pokud jste nevybrali Připojit k bodu kotvy, umístíte si tabulku klepnutím do grafické plochy.

   Tabulka je umístěna do výkresu s poznámkami poblíž děr.

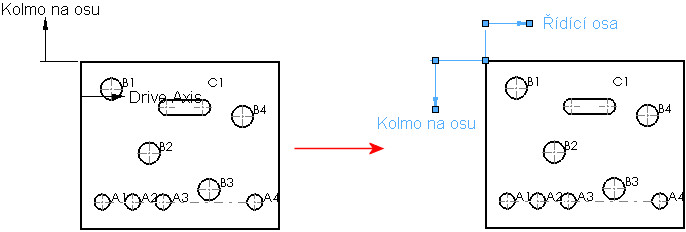

Úprava základny počátku:

1. V grafické ploše vyberte osu, poté klepněte na Upravit definici základny v PropertyManageru Osa tabulky děr.

- nebo -

Pravým tlačítkem klepněte na tabulku děr ve stromu FeatureManager a vyberte příkaz Upravit prvek.

2. V grafické ploše vyberte vrchol nebo osy X a Y.

3. Klepněte na .

   Sloupce X UMÍSTĚNÍ a Y UMÍSTĚNÍ se aktualizují.

4. Přetažením změňte velikost a umístění značek souřadnic.



Změna tolerancí nebo přesnosti umístění děr:

Můžete také změnit přesnost umístění celé tabulky.

V existující tabulce děr vyberte buňku ve sloupci X UMÍSTĚNÍ, Y UMÍSTĚNÍ nebo VELIKOST a změňte hodnoty.

Obsah PropertyManageru se liší v závislosti na záhlaví sloupce. Sloupec VELIKOST obsahuje informace z modelu.

Zobrazení duálních kót v tabulce:

1. Klepněte pravým tlačítkem na tabulku děr a zvolte Zobrazit duální kóty.

2. Při zobrazení duálních kót lze také zobrazit jednotky. Klepněte pravým tlačítkem na tabulku děr a zvolte Zobrazit jednotky pro duální kóty.

Přidání děr do tabulky:

1. Pravým tlačítkem klepněte na tabulku děr ve stromu FeatureManager a vyberte příkaz Upravit prvek.

2. Klepněte v poli Hrany/Plochy a vyberte díry v grafické ploše.

Pravděpodobně budete muset klepnout na Obnovit (základní panel nástrojů), nebo klepněte na Upravit, Obnovit a aktualizujte tabulku.

Postup úpravy textu záhlaví:

1. Poklepejte na text v buňce záhlaví.

2. Upravte text v buňce.

Formátování značek děr:

1. Vyberte značku.

2. Možnosti můžete zadat v PropertyManageru Poznámka.

3. Klepněte na tlačítko OK .

Přečíslování všech značek děr:

Na grafické ploše nebo ve stromu FeatureManageru klepněte pravým tlačítkem na tabulku děr a vyberte Přečíslovat všechny značky.

Přečíslování série značek:

V tabulce dět klepněte pravým tlačítkem na jakoukoliv sérii a vyberte Přečíslovat série.

Před přečíslováním série	Po přečíslování série

Zvýraznění díry v modelu, která odpovídá buňce v tabulce děr:

Pravým tlačítkem klepněte na buňku a klepněte na Přeskočit ke značce.

Seřazení sloupce v tabulce děr:

Klepněte pravým tlačítkem do sloupce a vyberte Seřadit, Vzestupně nebo Sestupně.
