Přidat/odstranit blok

Můžete přidat nebo odstranit entity skici. Když odebíráte entity skici z bloku, tyto entity skici se rozšíří z úrovně bloku na další bezprostředně následující úroveň. Při přidání bloku je postup obrácený.

Funkce Přidat/odstranit blok je užitečná tehdy, když máte složitou skicu, například importovaný soubor, a chcete použít vybrané entity z této skici jako bloky.

Postup přidání/odstranění bloku:

  1. V režimu Upravit skicu vyberte ve stromu FeatureManager položku Blok .

  2. Klepněte na ikonu Upravit blok (panel nástrojů pro bloky) nebo vyberte Nástroje, Bloky, Upravit.

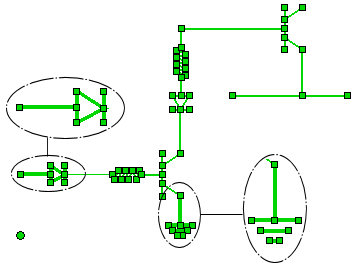

    Obvod je nyní jediný blok.

  1. Klepněte na Přidat/odstranit Entity (panel nástrojů Bloky) nebo v nabídce na Nástroje, Bloky, Přidat/odstranit.

  2. V příslušném PropertyManageru pod položkou Entity bloku vyberte entity, které chcete přidat nebo odstranit.

    Označené entity skici budou z bloku odebrány.

  3. Klepněte na ikonu , dále na potvrzovací roh a poté zavřete skicu.

Vybrané entity budou i nadále součástí skici, ale rozšířily se na další úroveň skici.
