Řešení problémů s pohledy řezu

• Je-li v pohledu řezu zobrazena část modelu neřezaná a model je v neaktuální (hnědé) barvě, zkontrolujte, zda nedochází k následujícím jevům:

• Čára řezu neprotíná model úplně. Buď protáhněte čáru řezu podle potřeby nebo použijte možnost Částečný řez. Viz PropertyManager Řez.

• Řez může mít za následek vytvoření geometrie s nulovou tloušťkou, kterou nelze v pohledu správně zobrazit. Problém vyřešíte tak, že upravíte polohu čáry řezu.

• Je také možné, že vznikl problém s geometrií modelu. Použijte nabídku Nástroje, Ověřit a najděte neplatnou geometrii. Další informace najdete v sekci Ověřit entitu.

• Rohy na čáře řezu vytvoří hrany v pohledu řezu. Chcete-li odstranit hranu, klepněte na ni pravým tlačítkem a vyberte Skrýt hranu.

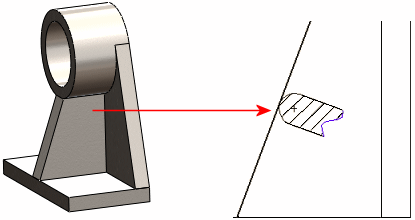

• Někdy budete muset vytvořit řez pomocí geometrie skici překrývající pohled. Pokud není nástroj Řez dostačující, můžete vytvořit pohledy otočeného řezu.
