Spline vereinfachen
Um die Anzahl der Punkte in einem
Spline zu reduzieren und die Systemleistung in Modellen mit komplexen
Spline-Kurven zu erhöhen, verwenden Sie das Werkzeug Spline vereinfachen.
Sie können
auch Splines vereinfachen, die von importierten Modellen oder mit Werkzeugen
wie beispielsweise Elemente
übernehmen, Offset
Elemente, Schnittkurve
und Flächenkurven
erstellt wurden.
Vereinfachen
eines Splines:

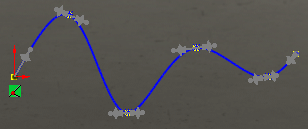

Wählen
Sie in einer offenen Skizze einen Spline im Grafikbereich aus, und klicken
Sie auf Spline vereinfachen
(Spline-Symbolleiste) oder auf Extras,
Spline-Werkzeuge, Spline
vereinfachen.
Legen
Sie im Dialogfeld einen Wert für die Toleranz fest, und klicken
Sie auf OK.
oder
Klicken Sie auf Glätten, um den Spline weiter zu vereinfachen.
Sie können solange auf die Schaltfläche Glätten klicken, bis nur
noch zwei Spline-Punkte übrigbleiben. Die SolidWorks Software führt folgendes
aus:

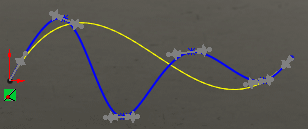

Die
Toleranz wird angepasst, und eine neue Kurve mit weniger Spline-Punkten
wird berechnet. Der ursprüngliche Spline wird im Grafikbereich zusammen
mit einer Vorschau der geglätteten Kurve angezeigt.
Die
Anzahl der Spline-Punkte werden unter In
Originalkurve und In
vereinfachter Kurve angezeigt.
Die
vereinfachte Toleranz wird angezeigt. Damit wird die beabsichtigte Abweichung
der vereinfachten Kurve von der Originalkurve gemessen.
Um die Reihenfolge rückwärts zu durchlaufen, bis die Originalkurve
wieder erreicht ist, klicken Sie auf Vorhergehend.
Klicken
Sie auf OK.
