梁力リスト表示(List Beam Forces)

梁力または梁応力を表でリスト表示します。 荷重と応力は各梁のローカル梁方向（beam directions）に表示されています。

リスト表示（List）

• 荷重（Forces）: 軸力、せん断とモーメント（方向1 と 方向2）、トルク（軸方向に対するモーメント）の値を表示します。

• 応力（Stresses）: 軸応力、曲げとせん断応力（梁方向1 と 梁方向2 に対する応力）、ねじり応力、ワーストケース応力の値を表示します。

トラスでは軸力と軸応力のみが使用可能です。

• 単位 （Units）: 荷重を N, lb または kgf 単位で表示します。 応力を N/m^2、psi、kgf/cm^2 の単位で表示します。

梁の範囲（Beam Range）

開始（Start）と終了（End）の値を入力し、モデルの梁サブセットの結果を表示します。 値は、Simulation スタディ ツリーの梁（Beams）フォルダのリストに対応しています。

力リスト表示と応力リスト表示のダイアログ ボックス（List Forces and List Stresses Dialog Boxes）

• 単位（Units）: 荷重を N, lb または kgf 単位で表示します。 応力を N/m^2、psi、kgf/cm^2 の単位で表示します。

• 梁名（Beam Name）: Simulation スタディ ツリーの梁（Beams）フォルダのリストに対応しています。

• 要素（Elements）: 要素番号を表示します。

• 終了（End）: 各要素の2つの端節点を表示します。

• 保存（Save）: 表を Excel File (*.csv) あるいは Plain txt files (*.txt) として保存します。

更に、テーブルの一部は Microsoft Excel あるいはテキスト エディターにコピーすることができます。 セルの範囲を選択し、右クリックからコピー（Copy）を選択します。

注記（Notes）

• 力リスト表示(List Forces) または応力リスト表示( List Stresses) ダイアログボックスで行を選択したとき、対応するアイテムがグラフィックス領域とSimulation スタディ ツリーでハイライトされます。 Shift キーを押し、複数の連続した行を選択します。 Ctrl キーを押し、複数の個々の行を選択します。

• 力リスト表示(List Forces) または応力リスト表示( List Stresses) ダイアログボックスで列によりソートを行うには、列の一番上の矢印をクリックします。

例：

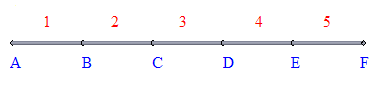

次の図では5つの梁要素に分割された梁が表示されています。
