Pola odniesienia

Możliwe jest dołączenie pola odniesienia i jego symbolu do ściany lub krawędzi modelu w dowolnym dokumencie.

Aby utworzyć pole odniesienia i jego symbol, należy:

  1. Kliknąć Pole odniesienia na pasku narzędzi Adnotacja lub kliknąć Wstaw, Adnotacje, Pole odniesienia.

  2. Ustawić właściwości w menedżerze właściwości PropertyManager.

    Przykład:

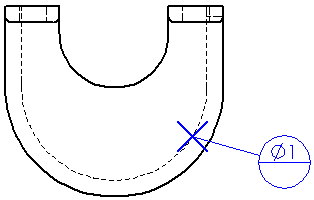

    Symbol celu i X pole celu wybrane

  1. Kliknąć w obszarze graficznym, aby umieścić tam cel a następnie symbol. Możemy wstawić wiele symboli.

Jeżeli kliknęliśmy Brak symbolu celu w menedżerze właściwości PropertyManager, należy kliknąć tylko raz, aby umieścić adnotację.

  1. Kliknąć OK .


Aby przenieść symbol pola odniesienia (odnośnik lub punkt), należy wybrać ten symbol i przeciągnąć ten element.

Aby edytować symbol pola odniesienia, należy wybrać symbol.
