Menedżer właściwości PropertyManager pola odniesienia
Możemy dołączyć pole odniesienia i symbol skojarzony z modelem lub krawędzią.
Ustawienia
Symbol celu. Należy wybrać styl symbolu celu:
Symbol celu
|

|
|

|
Brak symbolu celu
|

|
Pole celu. Należy wybrać wyświetlanie pola celu:
X pole celu (punkt)
|

|
|

|
|

|
Nie wyświetlaj pola celu
|

|
Rozmiar pola celu . Należy określić Szerokość i Wysokość (dla prostokątów) lub Średnica (dla X i okręgów). |

|

|

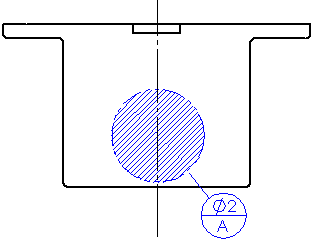

Wartość w pierwszym polu (2) kontroluje średnicę okręgu pola celu. |

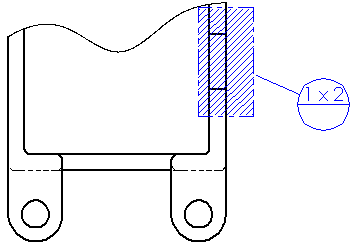

Wartość w pierwszym polu (1) kontroluje szerokość prostokąta. Wartość w drugim polu (2) kontroluje wysokość. |
|
Odniesienia bazy pomiarowej . Można określić do trzech odniesień (odnośników). Odniesienie bazy pomiarowej pojawia się w dolnej połowie odnośnika. |

|

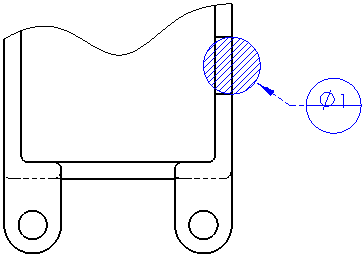

Linia wiodąca
Należy wybrać linię wiodącą, aby kontrolować zgięcia, czcionkę linii wiodącej oraz style ostrzy strzałek:
Zagięta, ciągła linia wiodąca
Zagięta, przerywana linia wiodąca
Prosta, ciągła linia wiodąca
Prosta, przerywana linia wiodąca
Należy wybrać Styl strzałki. |

|
Warstwa
W rysunkach z nazwanymi warstwami, należy wybrać warstwę.
