Opisywanie szczegółów - Informacje ogólne

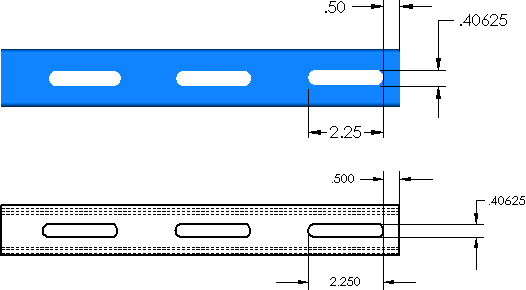

Od modeli do rysunków
Podczas tworzenia modelu można uwzględnić opisywanie szczegółów (wymiary, notatki, symbole, itd.) a następnie wstawić wymiary i adnotacje z modelu do rysunku przy użyciu:
Przed utworzeniem rysunków, należy przygotować części poprzez zorganizowanie wymiarów, utworzenie konfiguracji i dodanie właściwości. Rysunki z przygotowanych części wymagają mniej manipulacji.
W rysunkach
W rysunku moszna dodawać wymiary orientacyjne, adnotacje, listy materiałów, tabele poprawek, itd.
Adnotacje oraz wymiary orientacyjne dodane w rysunkach nie mają wpływu na dokumenty części ani złożenia.
