Analiza odchylenia
Analiza odchylenia jest narzędziem diagnostycznym kalkulującym kąt pomiędzy ścianami. Można wybrać pojedynczą krawędź lub serię krawędzi. Mogą to być krawędzie pomiędzy ścianami na powierzchni lub dowolne krawędzie w obiekcie bryłowym.
Analiza jest oparta na liczbie punktów próbkowania wybranych wzdłuż krawędzi. Można kontrolować operacje, które się nie powiodły, lub mogą potencjalnie się nie powieść, w którejkolwiek z następujących sytuacji:
-
Formy. Możemy zbadać problemy w formach wzdłuż linii podziałowej formy, w połączeniu z użyciem narzędzia Analiza pochylenia.
-
Zaokrąglenia. Możemy identyfikować potencjalne problemy wzdłuż stycznych ścian, gdzie operacje zaokrąglenia mogą się nie powodzić.
Wymagania styczności. Można sprawdzać wzdłuż krawędzi wyciągnięć po profilach, wyciągnięć po ścieżce, lub wypełnień powierzchni aby potwierdzić, że wymagania styczności są spełnione.
-
Maksymalne odchylenie. Można identyfikować problematyczne obszary wzdłuż krawędzi wyciągnięć po profilach, wyciągnięć po ścieżce, lub wypełnień powierzchni gdzie istnieje maksymalne odchylenie.
Po skorzystaniu z narzędzia Analiza odchylenia, możemy modyfikować wyniki przez kontrolowanie odpowiednich elementów w obrębie modelu. Na przykład kiedy badamy krawędź wzdłuż wypełnienia powierzchni, wyniki analizy odchylenia są różne w zależności od następujących zmiennych:
Kontrola krzywizny. Należy wybrać Kontaktowa lub Styczna. Z reguły Styczna daje mniejsze odchylenie pomiędzy przylegającymi ścianami.
Optymalizuj powierzchnię. Można użyć standardową łatę lub z dwiema, trzema lub czterema krawędziami bocznymi i zastosować opcję Optymalizuj powierzchnię, aby użyć bardziej wydajną uproszczoną łatę.
Aby użyć analizę odchylenia, należy:
-
Otworzyć model z krawędziami, które chcemy zbadać.

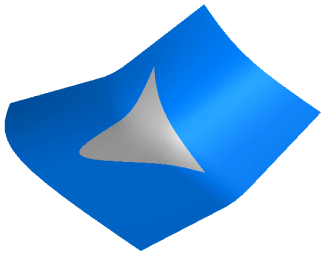

Notatka: Przykładowy model po prawej używa wypełnienia powierzchni.
-
Kliknąć Analiza odchylenia  na pasku narzędzi Narzędzia, lub Narzędzia, Analiza odchylenia.
Pojawi się menedżer właściwości PropertyManager Analiza odchylenia.
|
|
Pod Parametry analizy  , wybrać w obszarze graficznym krawędzie, które chcemy zbadać. -
Użyć suwak aby wybrać Liczbę punktów próbkowania  do włączenia do analizy.
UWAGA: Liczba punktów jest oparta na rozmiarze obszaru okna. Jeśli wybierzemy więcej niż jedną krawędź, punkty próbkowania zostaną rozprowadzone wzdłuż wybranych krawędzi proporcjonalnie do długości krawędzi.
-
Kliknąć Obliczaj.

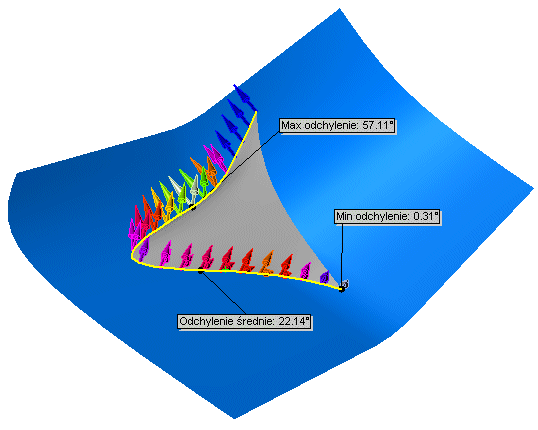

Kolorowe strzałki wyświetlają poziom odchylenia. Wyniki pojawiają się dla następujących kryteriów:
Maksymalne odchylenie - maksymalne odchylenie wzdłuż wybranej krawędzi. Minimalne odchylenie - minimalne odchylenie wzdłuż wybranej krawędzi. Średnie odchylenie - średnia z wartości minimalnej i maksymalnej wzdłuż wybranej krawędzi.
 Możliwa jest zmiana kolorów wyświetlania Maksymalnego odchylenia oraz Minimalnego odchylenia. Aby zmienić kolory, należy kliknąć Edytuj kolor, aby wyświetlić palety Kolor, wybrać kolor dla każdego z typów odchylenia i kliknąć Obliczaj, aby zastosować nowe kolory.
|
|
|
