Okna dokumentów

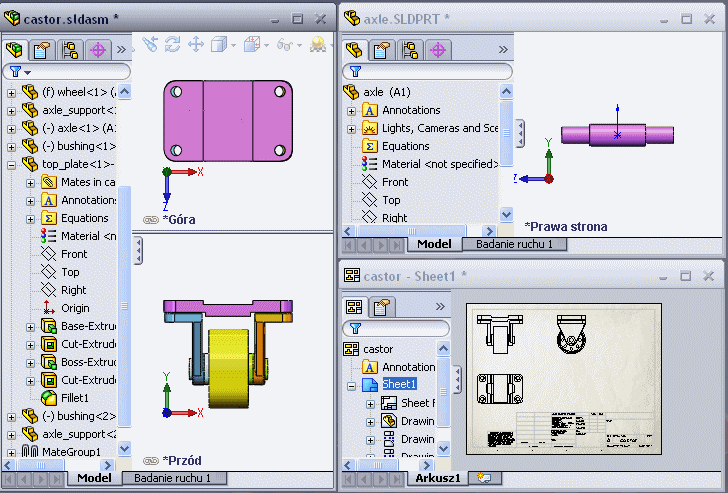

W aplikacji SolidWorks każda część, złożenie i rysunek stanowi dokument, a każdy dokument jest wyświetlany w odrębnym oknie. (Mimo to, każdy dokument rysunku może zawierać wiele arkuszy rysunku.)

• Główna część okna gdzie wyświetlany jest model lub rysunek to obszar graficzny.

• Lewy panel wyświetla drzewo operacji FeatureManager, menedżera właściwości PropertyManager, menedżera konfiguracji ConfigurationManager oraz menedżera DimXpertManager.

• Możemy posiadać jednocześnie otwartych wiele okien dokumentów części, złożeń i rysunków. Możemy również mieć jednocześnie widocznych wiele widoków tego samego dokumentu przy użyciu Nowego okna lub za pomocą okienek ekranu.

• Aby uzyskać jak najwięcej miejsca w obszarze graficznym, należy użyć opcji Tryb pełnego ekranu, która ukrywa wszystkie menu, pasek stanu, Okienko zadań i drzewo operacji FeatureManager. Można oddzielnie przełączać widoczność wszystkich otwartych pasków narzędzi i obszaru FeatureManager.

• Gwiazdka (*) przy nazwie dokumentu na pasku menu wskazuje że dokument uległ zmianie od jego ostatniego zapisania.

• Kliknąć Okno, Zamknij wszystkie, aby zamknąć wszystkie otwarte dokumenty.
