Угол ориентации волокон слоя композита

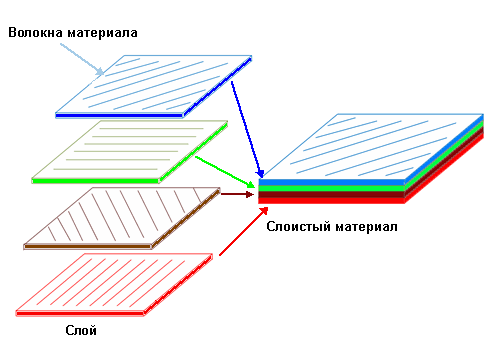

Слоистые материалы обычно состоят из слоев с разными углами ориентации. Составление слоистого материала из слоев с разными углами ориентации волокон, требуется для оптимизации устойчивости к нагрузке по различным направлениям. Такое наслоение необходимо, так как слоистый материал подвержен воздействию комплексной внешней нагрузке.



Примечание: Однонаправленные слоистые материалы (с одним направлением ориентации волокон во всех слоях) способны переносить нагрузку только в одном направление. Обычно такие композиты неустойчивы к нагрузке в поперечном направлении к ориентации волокон в слое.

Программа подчеркивает базовую ориентация для угла ориентации волокон слоя композита 0 градусов в геометрии посредством полос. Направление волокон материала в каждом слое, которое является направлением X для свойств материала, выделено на изображении геометрии. Направление Y обратно направлению волокон (в плоскости), а направление Z перпендикулярно поверхности слоя. На рисунке показаны направления X, Y и Z для углов направления волокон 0 и 60 градусов.

Угол ориентации волокон слоя композита: 0 градусов

Угол ориентации волокон слоя композита: 60 градусов

Система координат композитного материала показана в центре грани. Система координат имеет четыре стрелки:

Показывает ориентацию волокон в слое 0 градусов. Красная стрелка совмещена с направлением поверхностных полосок.

Показывает ориентацию волокон в слое 90 градусов. Зеленая стрелка совмещена с перпендикуляром к поверхностным полоскам.

Синяя стрелка перпендикулярна к поверхности. Зеркальная ориентация меняет направление синей стрелки.

Показывает направление ориентации волокон в слое.
