Zona de gráficos
La zona de gráficos muestra los siguientes elementos:
Anotaciones
Las anotaciones son cuadros rellenos de texto que aparecen en la zona de gráficos cuando se utilizan ciertas herramientas. Puede arrastrar anotaciones para situarlas donde desee. Puede editar los valores que se muestra en las anotaciones para manipular el efecto de la carga o condición de contorno.
La imagen siguiente muestra una anotación. Puede editar el valor 250 para cambiar la fuerza.
Símbolos
Cuando agregue una carga, sujeción u otro control, el software añadirá los símbolos al modelo. Puede hacer doble clic en estos símbolos para acceder al PropertyManager del control. La imagen siguiente resalta un símbolo de un conector de soporte elástico. La imagen también muestra los símbolos de una fuerza y un conector de perno.
Para ocultar o mostrar los símbolos en la zona de gráficos, haga clic con el botón derecho en el control en el gestor de Simulation. Para ocultar todas las cargas, sujeciones o conexiones en una sola operación, haga clic con el botón derecho en Cargas externas
, Sujeciones
o Conexiones
, respectivamente, y seleccione Ocultar todo.
Para ocultar o mostrar todos los símbolos de Simulation a la vez, once, realice una de estas acciones:
Haga clic en Ocultar/mostrar elementos
(barra transparente Ver) y active o desactive Ver símbolos de simulación
.
Haga clic en Ver, Símbolos de simulación
.

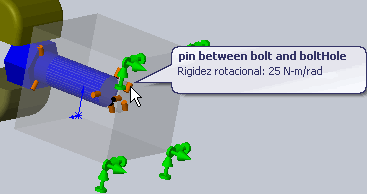

Al colocar el cursor sobre estos símbolos, el programa muestra detalles de la operación.
