Delik Tablosu PropertyManager'ı
Delik tabloları için dahil edilecek şablonlar, datumlar ve delikler gibi özellikleri belirleyin.
Yeni delik tabloları için özellikleri belirlemek için:
Delik Tablosu
(Tablo araç çubuğu) veya Ekle, Tablo, Delik Tablosu'na tıklayın.
Aşağıda açıklanan özellikleri belirtin ve Tamam'a
tıklayın.
Tablo Şablonu
Standart veya özel bir şablon seçmek için Şablon için gözat'a
tıklayın. Bu seçenek yalnızca tablo eklerken kullanılır. Yazılımla birlikte gelen delik tablosu şablonları varsayılan formata sütun ekler. Şurada bulunurlar: install_dir\lang\english. Standart şablonlar (standart delik tablosu--letters.sldholtbt ve standart delik tablosu--numbers.sldholtbt) ETİKET, XLOC,YLOC ve BOYUTsütunlarını oluşturur. Bir şablon harf etiketlerini diğeri sayı etiketlerini kullanır. Tüm boyutlar ve etiketler hiçbiri birleştirilmeden ayrı olarak listelenir.
Birleştirilmiş delik tablosu şablonları ETİKET, XLOC, YLOC ve BOYUT sütunlarını oluşturur. Bunlar boyutlar veya etiketleri harf veya sayı etiketleriyle birleştirerek değişir. Şablonlar:
delik tablosu--birleştirilmiş boyutlar--letters.sldholtbt
delik tablosu--birleştirilmiş boyutlar--numbers.sldholtbt
delik tablosu--birleştirilmiş etiketler--letters.sldholtbt
delik tablosu--birleştirilmiş etiketler-numbers.sldholtbt
Tablo Konumu
Çıpa noktasına iliştir. Belirlenen köşeyi tablo çıpasına iliştirir.
Alfa/Sayısal Kontrol
Alfanümerik olacak delikleri tanımlayan etiketleri belirleyin (A, B, C...) veya sayısal (1, 2, 3...). Alfanümerik etiketlerle harf öneki belirli bir delik boyutu, sayı ise bir örneği belirler. Bir başlangıç harf yada rakamını belirtmek için Buradan başla'yı kullanın.
Görünümde ilgili notlar tabloyla birlikte değişir.
|
|
|
|
A, B, C... |
1, 2, 3... |
Datum
Eklenirken, Orijin bir tepe noktası seçmeniz için hazırdır. Orijini bir X ekseni ve Y ekseniyle tanımlamak için X Ekseni Yön Referansı'na tıklayıp grafik alanında bir yatay model kenarı seçin ve ardından Y Ekseni Yön Referansı'na tıklayıp dikey bir model kenarı seçin.
Tablo oluşturulduktan sonra datum orijinini başka bir konuma sürükleyebilirsiniz veya datum tanımını değiştirebilirsiniz. Tablodaki konum değerleri güncellenir.
Delikler
Tek tek delik kenarlarını veya yüzdeki tüm delikleri dahil etmek için bir model yüzü seçin.
Sınır
Kutu Sınırı
veya Izgara Sınırı'na
tıklayın ve listeden ilgili sınır kalınlığını seçin.

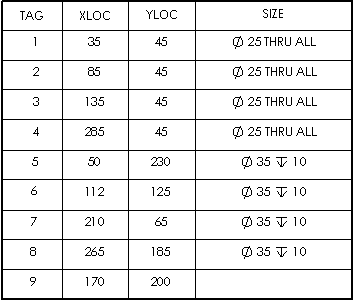

Daha kalın kutu ve ızgara sınırları olan tablo:
Sonraki Görünüm
Bu seçenek yalnızca tablo eklerken kullanılır. Başka bir teknik resim görünümü için Datum ve Delik'i ayarlamanıza imkan sağlar. Bir delik tablosu birkaç teknik resim görünümünü içerebilir. Delik tablosu her görünüm için bir datumla eklenir. Etiketler tüm görünümlerde aynıdır.
