列举横梁力

以表的形式列举横梁力或应力。将列出每个横梁的当地横梁方向上的力和应力。

列表

• 力。显示轴心力、抗剪力和力矩（方向 1 和方向 2）以及扭矩（轴向力矩）的值。

• 应力。显示轴应力、折弯应力、抗剪应力（绕横梁方向 1 和横梁方向 2）、扭转应力以及最糟情形应力值。

对于桁架，只能使用轴心力和轴应力。

• 单位 。以 N、lb 或 kgf 为单位显示力。以 N/m^2、psi 或 kgf/cm^2 为单位显示应力。

横梁范围

为起点和终点键入一个值，以查看模型中的部分横梁的结果。横梁数量对应于 Simulation 算例树中横梁文件夹内的清单。

列举力和列举应力对话框

• 单位。以 N、lb 或 kgf 为单位显示力。以 N/m^2、psi 或 kgf/cm^2 为单位显示应力。

• 横梁名称。它对应于 Simulation 算例树中横梁文件夹内的清单。

• 单元。显示单元号。

• 结束。显示每个单元的两个端点。

• 保存。单击将表保存为 Excel 文件 (*.csv) 或纯文本文件 (*.txt)。

此外，也可以将表的一部分复制到 Microsoft Excel 或文本编辑器中。选择一部分单元格，然后右键单击并选择复制。

注释

• 当您在列举力或列举应力对话框中选取一行时，相应的项目在图形区域和 Simulation 算例树中高亮显示。按 Shift 选取多个连续行。按 Ctrl 选取多个单独行。

• 要在列举力或列举应力对话框中按列将数据分类，单击列顶端的箭头。

示例

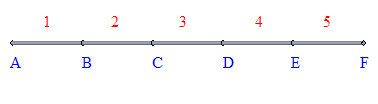

下图显示了一个被分为 5 个横梁单元的横梁。
