检查几何体 (Checking Geometry)
要进行 SolidWorks FloXpress 分析，必须在模型内有完全封闭的单型腔。如果型腔内的流体体积为零，则该型腔不是完全封闭的，并且会出现一则警告，提醒您闭合所有模型开口。
检查几何体：
在 PropertyManager 中，阅读信息框中的信息。
信息会报告对于分析而言几何体是否有效。
进行以下操作之一：
单击
退出 FloXpress。
通过实体特征（如拉伸）闭合入口和出口。
不能使用曲面闭合型腔。
工具、SolidWorks FloXpress，然后进入检查几何体 PropertyManager。
信息框现在应报告几何体有效。
设定 PropertyManager 选项。
单击
。
PropertyManager 选项
流体体积 |
|

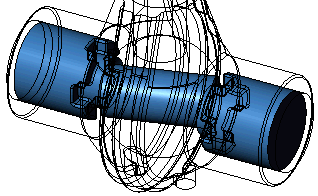

查看流体体积  。将模型转为线架图视图，然后放大以显示流体体积。使用此选项检查实际流体体积是否是要检查的体积。 |
|
|
|
|
|
最小的流道  。定义用于最小的流道的几何体。
自动生成的最小的流道值视模型大小和边界条件而定。
如果模型上有一个孔小于最小的流道，此孔可能无法通过该软件正确求解，在计算中不得视为正确值。例如，软件可能计算出液体根本不会穿过该孔，而液体将实际流经该孔。 |
使用管道显示图解液体流动的轨迹 |
