SolidWorks FloXpress 概述（SolidWorks FloXpress Overview）

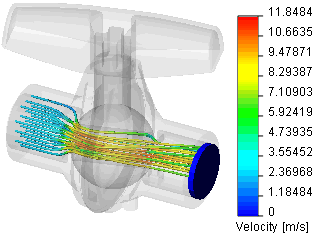

SolidWorks FloXpress 是一个流体力学应用程序，可计算流体是如何穿过零件或装配体模型的。根据算出的速度场，可以找到设计中有问题的区域，以及在制造任何零件之前对零件进行改进。

要运行 SolidWorks FloXpress 指导教程 ，请单击帮助、SolidWorks 指导教程、设计分析。

SolidWorks FloXpress 向导会引导您完成以下步骤：

• 欢迎。提供功能概述。必须使用盖子闭合所有型腔开口.

  • 要在装配体中生成盖子，请生成新零件以完全盖住入口和出口开口。

  • 要在零件中生成盖子，请生成实体特征以完全盖住开口。

盖子必须由实体特征（如拉伸）组成。曲面对于作为盖子而言无效。

• 检查几何体。SolidWorks FloXpress 可计算模型单一内部型腔中的流体流量。软件会检查几何体，并在此要求未达到时向您发出警告。

• 选择流体。指定穿过模型的流体。不可以同时使用不同的流体。

• 设定闭合单一内部型腔的模型边界：

  • 设定流量入口。选择应用入口边界条件和参数的面。

  • 设定流量出口。选择应用出口边界条件和参数的面。

• 求解模型。设定结果解决方案和分析模型。

• 查看结果。查看分析结果和生成报告。

向导导览提示：

• 在 PropertyManagers 中单击 和 导览该过程。

• 如果在任何 PropertyManager 中单击 ，FloXpress会关闭分析并将数据保存在模型中。下次打开该模型并启动 FloXpress 时，先前的设置即可使用。

• 如果在任何 PropertyManager 中按下 Esc 键或单击 ，则会关闭分析而不保存数据。

• 分析完成后，FloXpress 会自动将结果保存在模型中。下次打开模型并启动 FloXpress 时，查看结果 PropertyManager 会自动打开。
