装配体中的显示窗格

在显示窗格中，您可以对装配体中的每个零部件应用以下显示设置：

隐藏/显示

显示模式

外观

 透明度

显示设置储存在装配体中的显示状态中。

您可以：

• 展开或折叠显示窗格。

• 在显示窗格中单击来更改每个零部件的显示设置。

• 为子装配体的零部件观阅与覆盖显示设定。

• 将新的显示状态添加到装配体，并从一个显示状态更改到另一个状态。

欲展开或折叠显示窗格：

1. 单击 FeatureManager 窗格（位于标签右边）顶部的 可展开显示窗格。

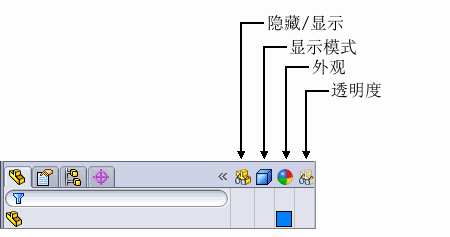

显示窗格出现在 FeatureManager 窗格的右边。此包含四个列：

2. 单击 可折叠显示窗格。

欲更改零部件的显示设置：

1. 在显示窗格中移动指针，直到要更改的零部件在 FeatureManager 设计树中被高亮显示。

2. 进行以下操作之一：

• 单击右键。

  弹出菜单出现。选择对所有显示设置都可用。

-或-

• 在要更改的设置所对应的列中单击左键。

  弹出菜单出现。可用的选择根据您所单击的列而定。

3. 单击一个选择。

显示设置包括：

透明度 和外观 相连接。如果您将颜色合光学 PropertyManager 中光学属性下的透明度滑杆更改到 0.00 以外的值，则在显示窗格中在外观和透明度列中应用了覆盖。同样，如果您在透明度列中应用透明度，则覆盖也出现在外观列中，因为外观的透明度已更改到 75%。

对于子装配体零部件，显示设定储存在子装配体的显示状态中。褪色图标表示子装配体或零件文档中所应用的显示设置。如果覆盖装配体中的子装配体设置，图标将变为正常的颜色强度（不褪色）。

如果您在显示窗格中将指针移动到显示设定上，将有一工具提示出现，显示设定所应用于的装配体的名称、配置、及显示状态。

您可以从子装配体零部件中删除显示设置覆盖。

从一个子装配体零部件中删除覆盖：

在零部件的显示窗格中单击图标，并选择清除覆盖 。

该零部件的所有显示设置覆盖都会被删除。

从所有子装配体零部件中删除所有覆盖：

1. 在显示窗格中：

• 用右键单击任意位置。

-或-

• 单击图标。

2. 选择清除所有顶层覆盖 。

所有子装配体零部件的所有显示设置覆盖都会被删除。

顶层零部件的显示设定储存在顶层装配体的显示状态中。因此，它们总是以正常颜色强度（不褪色）出现，并且不受消除覆盖的命令的影响。

在显示窗格中，您可给装配体添加新的显示状态，并可从一个显示状态更改到另一个状态。

欲生成新的显示状态：

1. 右键单击显示窗格中的任意地方，然后选择添加显示状态。

2. 为新显示状态键入名称，然后按 Enter。

新显示状态的名称以尖括号在 FeatureManager 设计树顶部出现在配置名称之后。

从一种显示状态更改为另一种：

右键单击显示窗格中的任意地方，然后选择激活显示状态并选择一显示状态。
