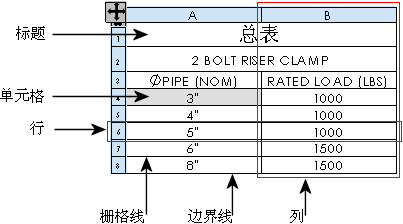

注解表格

表格由一行和列安排的单元格组成。单元格可包含您可单独格式化的文字或数据。

表格工具栏上的表格可用于：

• 材料明细表

• 系列零件设计表

• 基于 Excel 的材料明细表

• 总表

• 孔表

• 修订表

• 焊件切割清单

• 焊接表

• 标题块表

大部分表格都有以下功能：

• 以指针拖动

• 捕捉到您可设定的定位点

• 以图纸格式捕捉到直线及顶点

• 使用标准或自定义模板

• 添加列和行并调整其尺寸

• 选择和删除表格、列和行

• 分割或合并表格

• 合并或分割相邻单元格

• 将列中内容分类

• 放大所选范围

• 控制图层中的颜色

您还可在大部分表格中编辑项目：

• 如果您编辑表格中的项目，自动控制不会将之更改。若想编辑文字，双击文字然后在荧屏上编辑。注释 PropertyManager 出现，允许编辑文字外并设置文字格式。



• 如果单元格数值在参数方面链接到零件或装配体文件，一警告出现，表示编辑数值将断开链接。要想在将来恢复链接，删除单元格中用户所定义的文字，或者用右键单击单元格然后选择恢复原有值。

以下步骤不适用于每种表格类型。

欲拖动表格：

1. 在表格 PropertyManager 中清除附加到定位点。（对于基于 Excel 的材料明细表，在材料明细表属性对话框中清除使用表格定位点。）

2. 按住 Alt 然后将表格拖离表格中的任何地方。

-或-

在表格的左上角中拖动 图标。

欲捕捉表格到图纸格式实体：

1. 将表格拖动到图纸格式中一竖直线或水平线、或顶点。

2. 当表格边线捕捉到直线或点时，释放指针。

欲将列或行添加到表格：

在您想添加新列或行的列或行中用右键单击并选择插入，然后选择一选项。

欲选择或删除一表格、列或行：

在表格中用右键单击，然后选取选择或删除，接着选取表格、列、或行。

如果您选择整个表格，按 Delete 来删除表格。如果只选择了单元格，按 Delete 来删除单元格的内容。

要将整个表格格式化：

1. 单击左上角中的 图标选择表格。

2. 将表格格式化。

要查看标题行：

1. 将指针移动到表格左上角中的 图标之上。


2. 当指针变成 时单击。


   您可查看标题行并修改文字。



欲分割表格：

用右键单击表格并选择分割：

• 横向上

• 横向下

• 纵向左

• 纵向右

若想合并已分割的表格，用右键单击表格一部分然后选择合并表格。

要合并或分割相邻单元格：

1. 选择单元格。

2. 单击右键并选择合并单元格或解除合并单元格。
