修订表
您可在工程图中插入修订表（块）和相关修订符号。您可将修订表与 SolidWorks Workgroup PDM 产品链接。

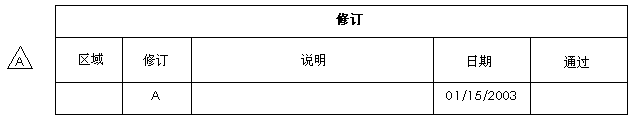

将一修订表插入到工程图中以跟踪文件修订，包括修订符号。除所有表格的功能以外，您可选择：
修订表生成带边界的注释，由属性连接到修订表。会使用当前修订号或字母。
最新版本也会出现在图纸格式右下角中的 REV 下。
在带有多图纸的工程图中，您可设定选项以只激活第一张图纸上的修订表，链接所有图纸上的表格，或者将表格独立于彼此之间。
欲为激活文件中的修订表设定选项：
单击工具 > 选项 > 文档属性 > 表格> 修订。
设定选项，然后单击确定。
要插入修订表：
单击表格工具栏上的修订表
，或单击插入、表格、修订表。
在修订表 PropertyManager 中设定属性，然后单击确定
。
您可通过双击单元格并键入文字而在空白单元格中插入文字。
要将修订添加到表格（添加行）：
用右键单击修订表并选择修订、添加修订。
修订带当前日期添加到表格中。如果表格中已有修订，新修订出现在上次修订之下，并依次包括下一个字母。
-

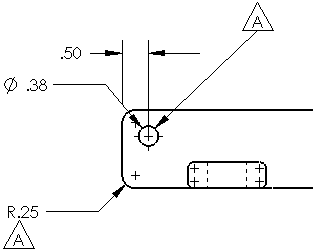

单击以将一个或多个修订符号放置在工程图上。要添加引线，将符号放置在顶点、边线或面上。
符号是注释批注。
要添加多个修订符号：
在表格中已有修订的工程图中，单击注解工具栏上的修订符号
，或单击插入、注解、修订符号。
工程图必须具有修订表才可使您能插入修订符号。
-或-
用右键单击所需修订行的修订表并选择修订、添加符号。
在修订符号 PropertyManager 中设定属性。此 PropertyManager 使用与注释 PropertyManager 相同的规则。
修订符号使用形状和修订号或字母的修订表设定。
在图形区域中单击以放置符号。您可将符号放置在任何位置，而且您可在修订符号 PropertyManager 处于活动状态时放置符号的多个实例。
当您插入使用自动引线
的修订符号时，您必须停留在实体上以高亮显示实体并附加引线。引线直到您悬空在实体上时才出现。这样，引线和高亮显示的实体不会遮挡您观阅模型或工程图视图。
零件序号范例
单击确定 。
要编辑修订符号的样式、大小或文字格式：
选取现有修订符号。
在注释 PropertyManager 中编辑符号。
链接到修订层的注释
您可将注释（通常位于图纸格式中的左下方）链接到修订字母，这样可以同步。
欲将注释中的修订同步：
在工程图中无修订表的情况下，用右键单击图形区域然后选择编辑图纸格式。
单击注解工具栏上注释
，或单击插入、注解、注释。
在图形区域中单击以放置注释。
在 PropertyManager 中，在文字格式下单击链接到属性
。
在对话框中单击文档属性。
在摘要信息对话框中，在自定义标签上：
在属性名称中选择修订。
在数值/文字表达中单击，然后按空格键。
单击确定。
在链接到属性对话框中的使用来自此项的自定义属性下，从列表中选择修订，然后单击确定。
单击确定 。
用右键单击图形区域，然后选择编辑图纸。
插入一修订表。
用右键单击修订表并选择修订、添加修订。
注释显示最新的版本层。
