形位公差
形位公差符号使用特性选择控制框将形位公差添加到零件和工程图。SolidWorks 软件支持 ANSI Y14.5 Geometric and True Position Tolerancing(ANSI Y14.5 几何和实际位置公差)准则。
您可放置形位公差符号于工程图、零件、装配体或草图中的任何地方,可显示引线或不显示引线,并可附加符号于尺寸线上的任何地方。

形位公差符号的属性对话框可根据您所选的符号而提供各种选择。只有那些适用于所选符号的属性才可用。
形位公差符号可有任何框数。
指针在位于形位公差符号上时变成
。
您可不必关闭对话框而添加多个符号。
您可显示多条引线。
您可按住 Ctrl 并拖动引线附加点将更多引线添加到现有符号。
欲生成形位公差符号:
执行以下操作之一:
在属性对话框和形位公差 PropertyManager 中设定选项。
当您添加项目时,会显示预览。
单击以放置符号。
当您插入使用自动引线
的几何公差符号时,您必须停留在实体上以高亮显示实体并附加引线。引线直到您悬空在实体上时才出现。
单击确定。

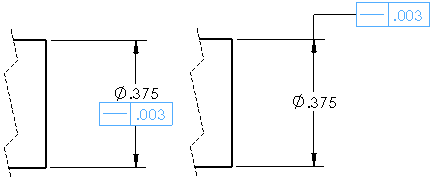

要将形位公差符号添加到尺寸标注:
生成一形位公差符号。
将符号拖放到尺寸上。
如果您在将符号放置到尺寸上后移动符号,您可将之拖动到尺寸之外。
要将形位公差符号从尺寸标注拆离:
选择形位公差符号。

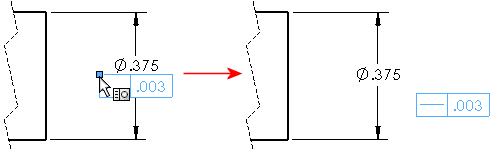

单击符号控标,然后将符号从尺寸拖开。

要从附加到尺寸的符号生成分离形位公差符号:
按 Ctrl 然后将附加的符号拖动到另一区域。
