DimXpert 形位公差
DimXpert 形位公差工具
用于向 DimXpert 特征应用形位公差。
要使用 DimXpert 应用形位公差：
单击形位公差 （DimXpert 工具栏）或工具、DimXpert、形位公差。
选择几何特性。
根据需要应用公差信息和基准点。
选择一个特征并放置注解。
您还可以预选一个特征。
单击确定。
您还可设置形位公差附加选项。
属性对话框
使用形位公差属性对话框定义和编辑 DimXpert 形位公差。当您从 DimXpert 使用属性对话框时，软件将根据当前的工程图标准提供以下这些过滤和检查功能。
|
属性 |
过滤和检查 |
|
符号 |
检查：软件检查以确保几何特性和特征组合有效。如果组合无效就会发生错误，例如，如果您在公差特征为凸台时应用平性。 |
|
|
|
|
公差带形状 |
过滤：软件根据所选的几何特性过滤选项。例如，对位置公差启用选项，对圆性公差禁用选项。
检查：软件检查以确保公差带和特征组合有效。如果组合无效就会发生错误，例如，如果您在公差特征为基准面时应用直径符号。 |
|
|
|
|
公差值 |
检查：软件检查以确保公差值被指定，且为正数。如果高度值缺失、不是数字或小于零，就会发生错误。 |
|
|
|
|
材质条件修改量 |
过滤：软件根据所选的几何特性过滤选项。例如，对位置启用选项，对跳动禁用选项。
检查：
|
|
|
|
|
投影公差带 |
过滤：软件根据所选的几何特性过滤选项。例如，对位置启用选项，对同心禁用选项。
检查：
|
|
|
|
|
单位基本公差 |
检查：软件检查以确保每单位面积或每单位长度准则使用的格式有效。如果格式不能被识别，就会发生错误。 |
|
|
|
|
公差 2 |
检查：软件检查以确保 "MAX" 前面的输入、公差值的格式有效。如果格式不能被识别，就会发生错误。 |
|
|
|
|
主要、第二和第三基准点 |
过滤：
检查：
软件检查以确保输入的基准点标签是现有基准点的标签。如果并非如此，就会发生错误。 软件检查以确保仅在基准点特征为大小特征时应用 MMC 和 LMC 符号。例如，如果特征不是大小特征而是基准面，就会发生错误。 软件检查以确保基准点根据 ASME Y14.5.1M 指定的规则定义了有效的基准参考框。对于不符合的基准点组会发生错误，例如，如果主要和第二基准点是两个平行的基准面。 |
|
|
|
|
组合框 |
检查：当您指定基准点时，软件检查以确保在下层中指定的基准点以与上层相同的优先顺序输入。如果基准点没有重复，就会发生错误，例如，如果上层中的主要基准点为 "A"，但在下层中输入 "B" 作为主要基准点。 |
英寸零件
在使用英寸工作时，您向公差间隔中输入的有效位数和尾随零值将控制在生成基本尺寸时使用的小数位数。
公差值被输入为 ".00"
基本尺寸以与公差值相同的小数位数表示。 |
|
|
公差值被输入为 ".000" |
|
取决于方向的公差

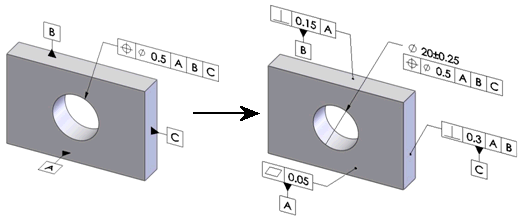

在应用控制特征直线要素的公差时，或者在向轴向特征应用平面区域公差时，应注意注解基准面的设置。在以下范例中，0.5 公差应用于与基准点 B 平行的基准面中的所有直线要素，0.2 公差应用于与基准点 C 平行的基准面中的所有直线要素。
按特征列出受支持的公差清单
凸台、圆锥、圆柱、简单直孔
形式：圆性、圆柱性（除圆锥）、直性
方位:尖角性、平行性和垂直性
位置:同心性、位置、对称性（仅 ISO）
轮廓：直线、曲面
跳动:圆形、总数
柱形沉头孔和锥形沉头孔
基准面
形式：平性、直性
方位:尖角性、平行性和垂直性
位置:位置（仅 ISO）、对称性
轮廓：直线、曲面
跳动:圆形、总数
凹口、槽口、宽度
形式：直性（仅宽度）
方位:尖角性、平行性和垂直性
位置:位置、对称
轮廓：直线、曲面
袋套
集合、曲面
球体
位置:同心度、位置、对称性
轮廓：直线、曲面
跳动:圆周
